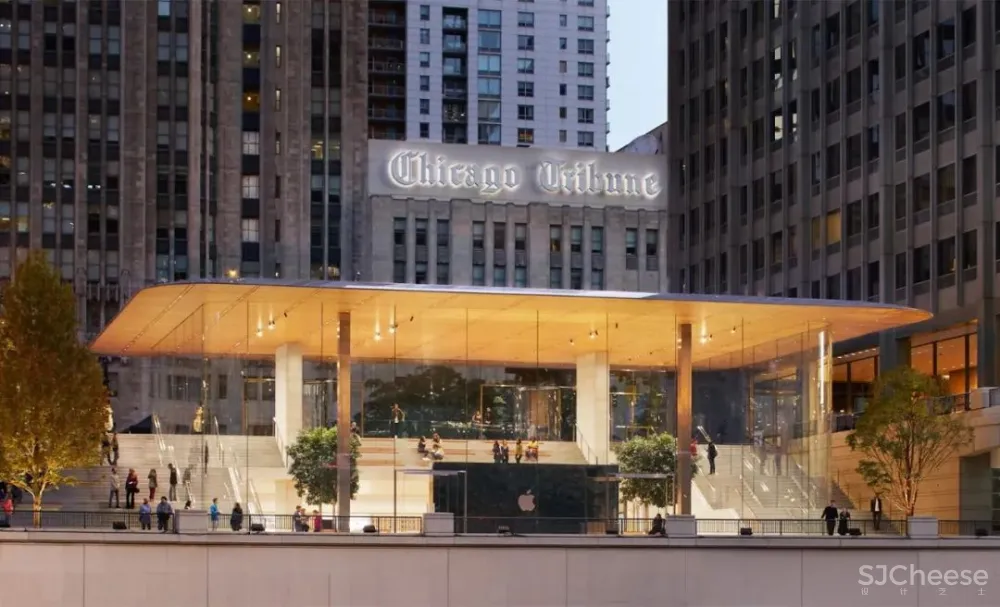

苹果店的大玻璃，都是谁设计的？

| 转自：一起设计





各位设计师

大家好！



路过苹果店的时候
总能感受到一股高级感
那这股高级感从哪来呢？
主要就和它的玻璃立面有关
乔布斯认为
苹果商店能够帮助公司打造品牌
商店的存在，不仅是卖产品
还要向顾客展示苹果产品的优势
这也是为什么苹果店选择玻璃立面的原因
苹果店的大玻璃，都是谁设计的？
用巨大的落地玻璃开放视觉
创造品牌的信任感
令人感觉「通透」，一眼就看清内部
从建筑结构到包边
那些顶天立地、一面到底的玻璃
每块接缝都是设计师的精心设计与制作
这些都出自谁的手呢？
他们是由总部位于伦敦的工程设计公司
Eckersley O’Callaghan 来完成的
苹果店的大玻璃，都是谁设计的？
△Eckersley O ‘Callaghan 团队
Eckersley O ‘Callaghan
是一支由结构和外墙工程师组成的团队
从事各种建筑项目
从传统的木材、钢铁到混凝土结构
再到立面和定制的玻璃结构都有项目涉及
苹果店的大玻璃，都是谁设计的？
今年我们介绍过的这个项目

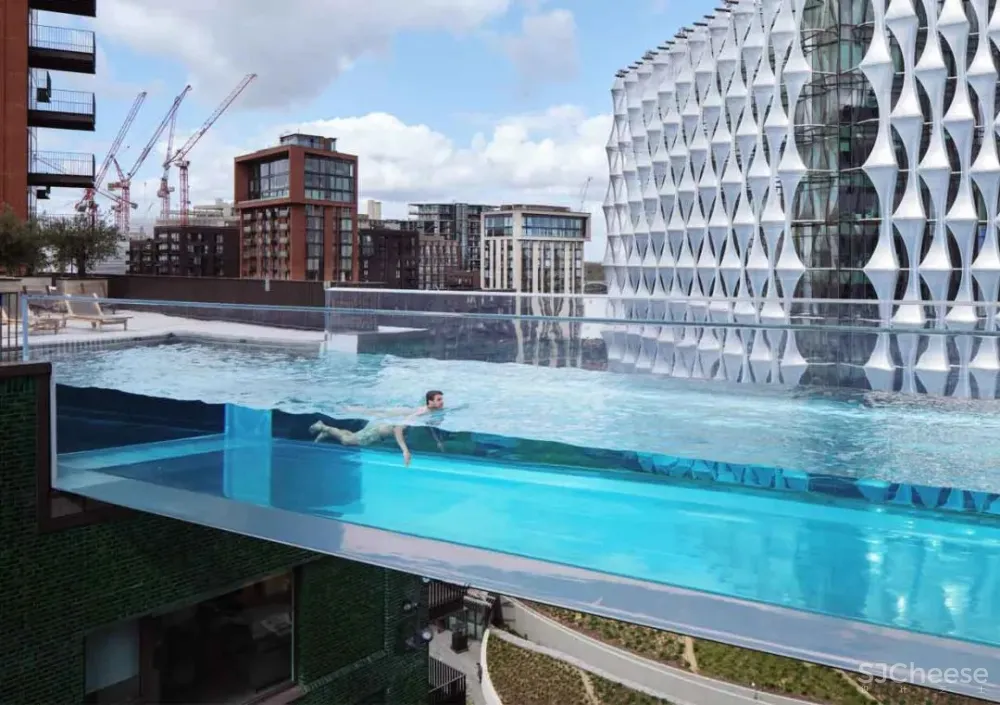

刷爆全网的「天空泳池」就是他们设计的
苹果店的大玻璃，都是谁设计的？
在过去的十年里
Eckersley O ‘Callaghan 更是为
苹果在各个城市的旗舰店做玻璃立面结构
从平面到曲面，不停地在创新

# 平面玻璃 #

先来说说平面的玻璃幕墙
苹果公司的白色玻璃取代了传统的墙体结构
与此同时，为了减少视觉负担
营造轻盈、没有边界的空间效果
会最大程度减少了玻璃块的使用

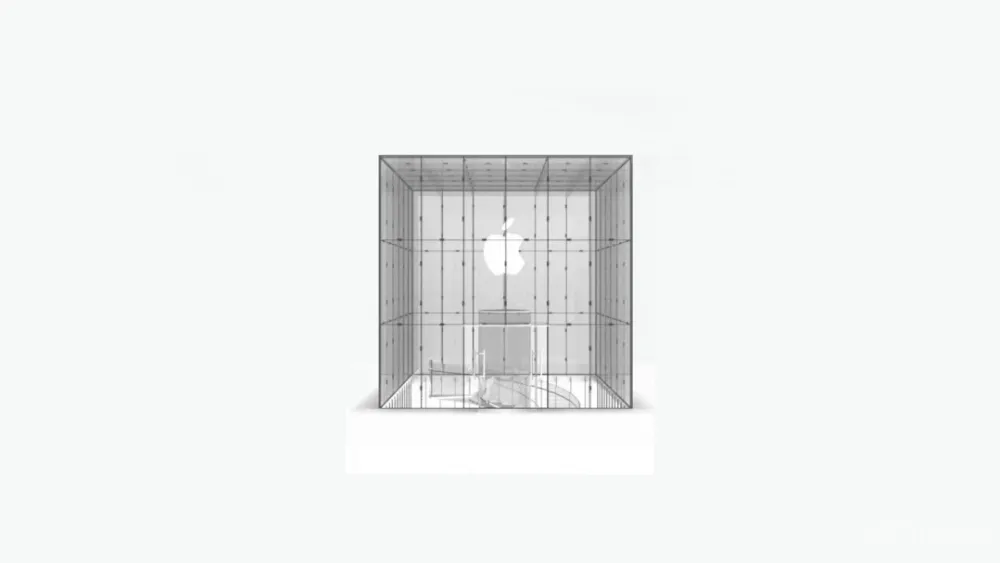

翻新后的纽约旗舰店就很好的诠释了这一点
苹果店的大玻璃，都是谁设计的？
△统一结构体系，不同视觉对比

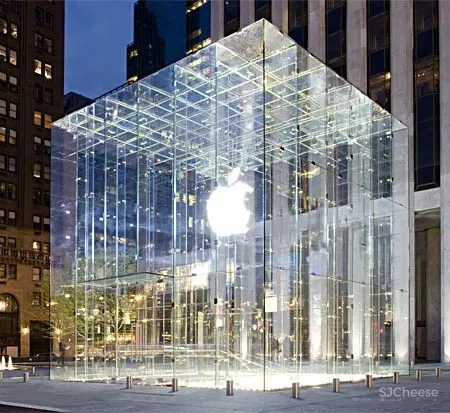

纽约第五大道苹果旗舰店改造前后对比
▽
苹果店的大玻璃，都是谁设计的？
苹果店的大玻璃，都是谁设计的？
苹果店的大玻璃，都是谁设计的？

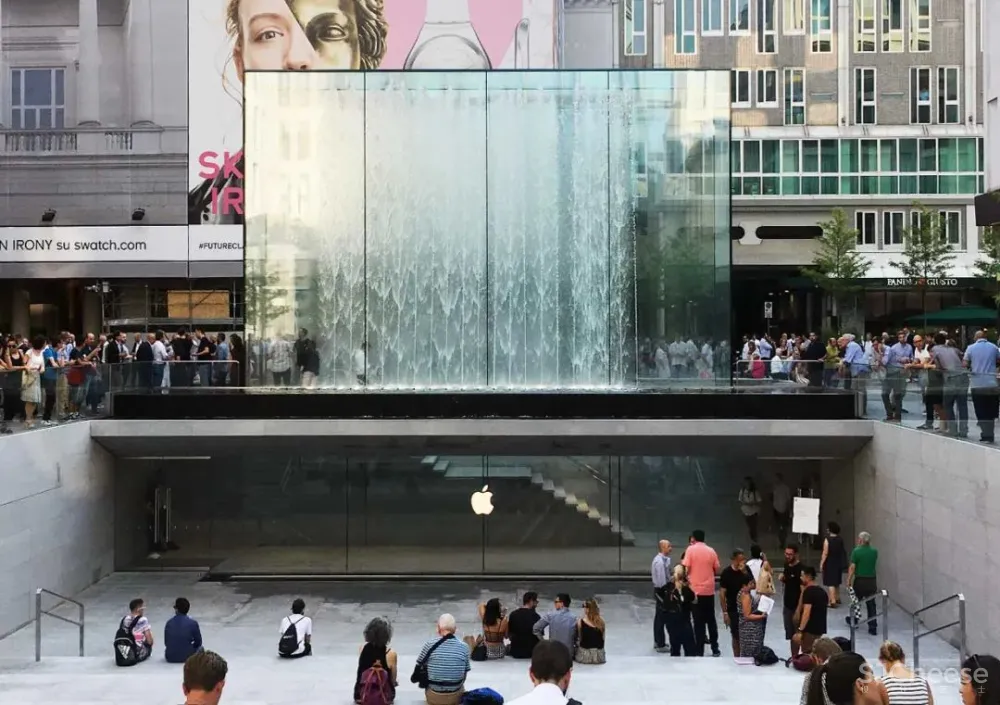

米兰自由广场的这家苹果店
8 米高的「水幕入口」设计也非常有亮点
这个扁长的立方体类似纽约第五大道苹果店
但玻璃幕两侧有层叠式喷泉
让人感觉像是在水中穿梭
苹果店的大玻璃，都是谁设计的？苹果店的大玻璃，都是谁设计的？
苹果店的大玻璃，都是谁设计的？

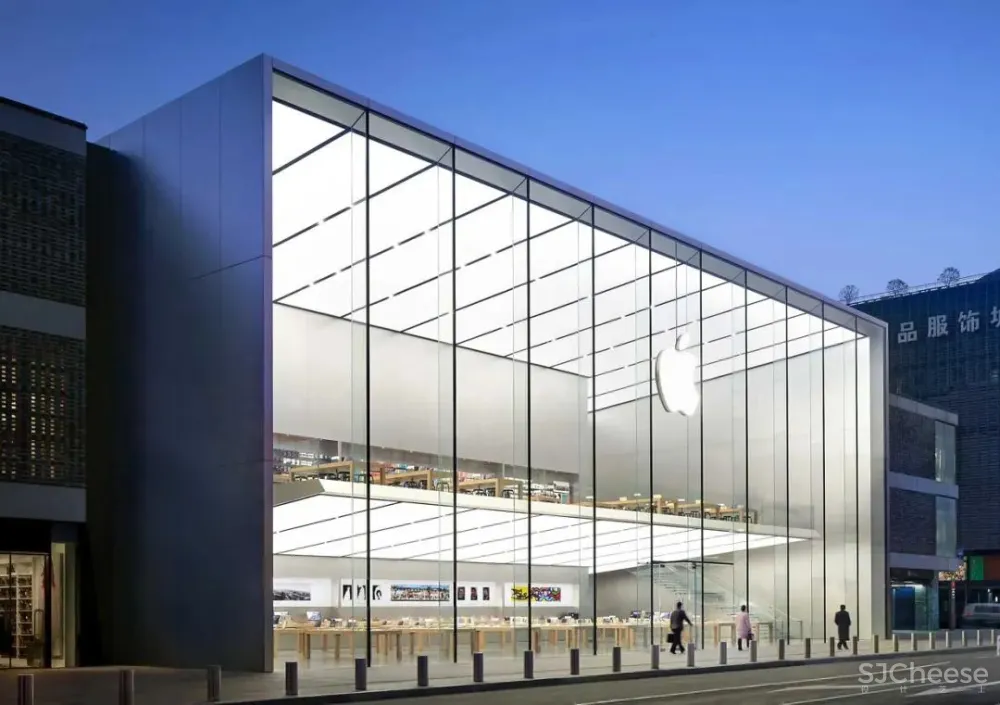

再以杭州店为例
为了看起来更简约，室内高度设为 15 米
而且地面没有立柱
立面只有 11 块宽约 3 米玻璃面板
从地面直达天花板，中间毫无间隔
这样的设计不管是对安装还是对工艺的要求
都是非常严格且精准的

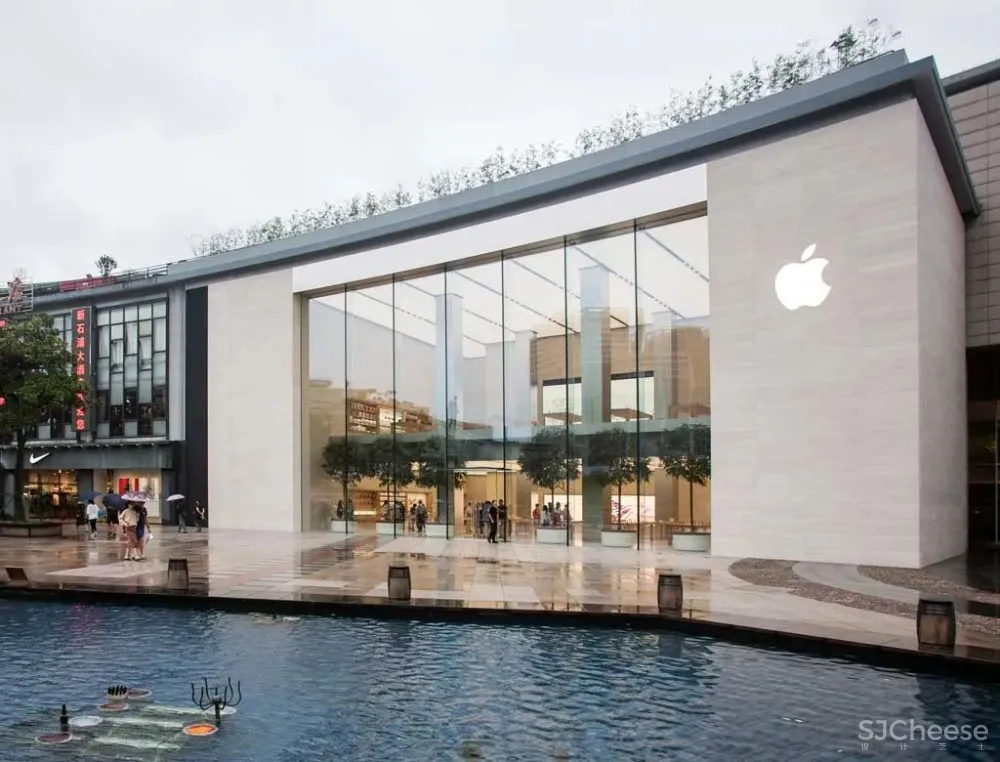

苹果店的大玻璃，都是谁设计的？△苹果杭州西湖店
Eckersley O ‘Callaghan
将玻璃固定在顶部的支架结构上
主体设计的十分巧妙且拥有防风防震功能
苹果店的大玻璃，都是谁设计的？

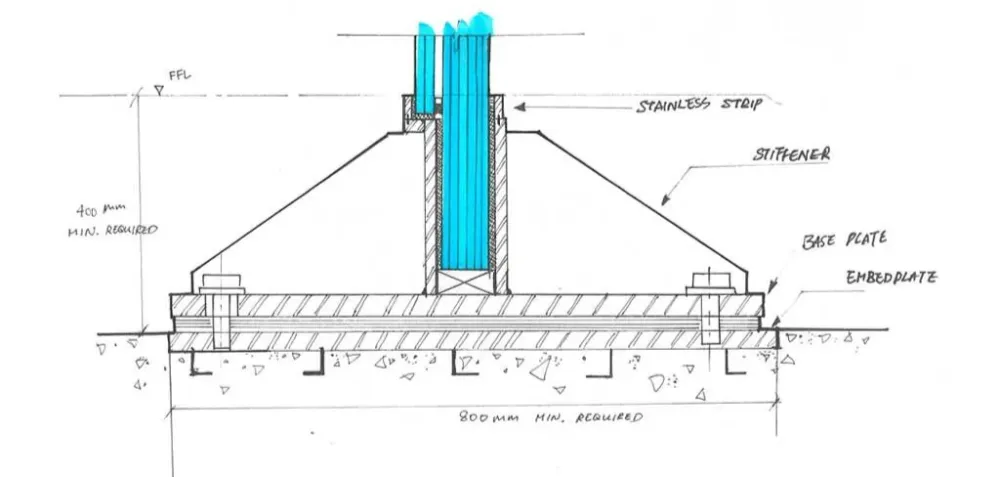

△安装节点大样图

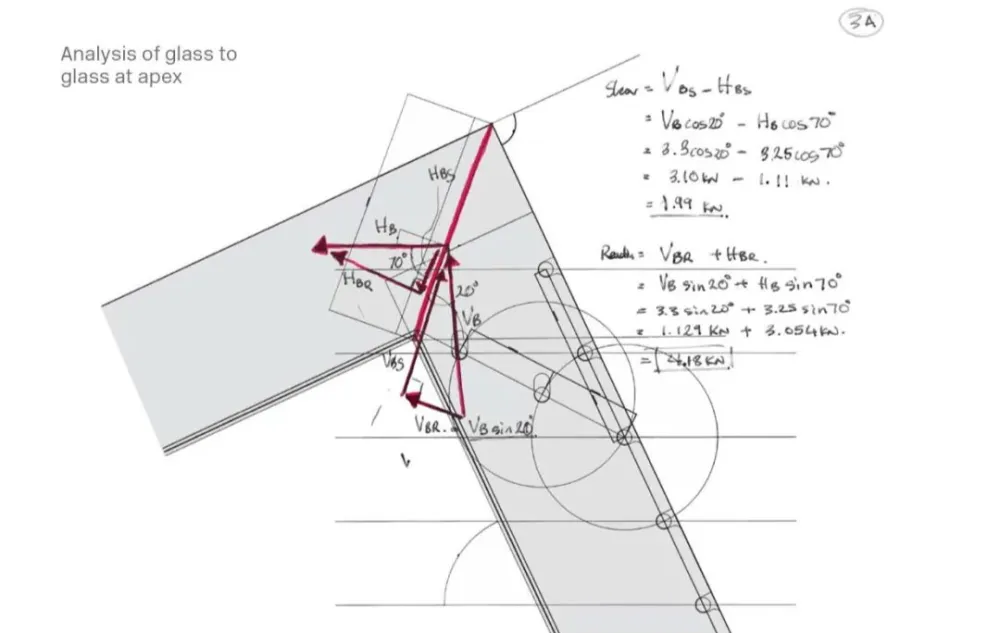

简单受力示意图
▼
苹果店的大玻璃，都是谁设计的？
苹果店的大玻璃，都是谁设计的？
苹果店的大玻璃，都是谁设计的？
之所以选择 11 块玻璃
而不是 9 块或者 12 块
是为了保证苹果的 logo
可以放在正中央一块完整的玻璃上
苹果店的大玻璃，都是谁设计的？

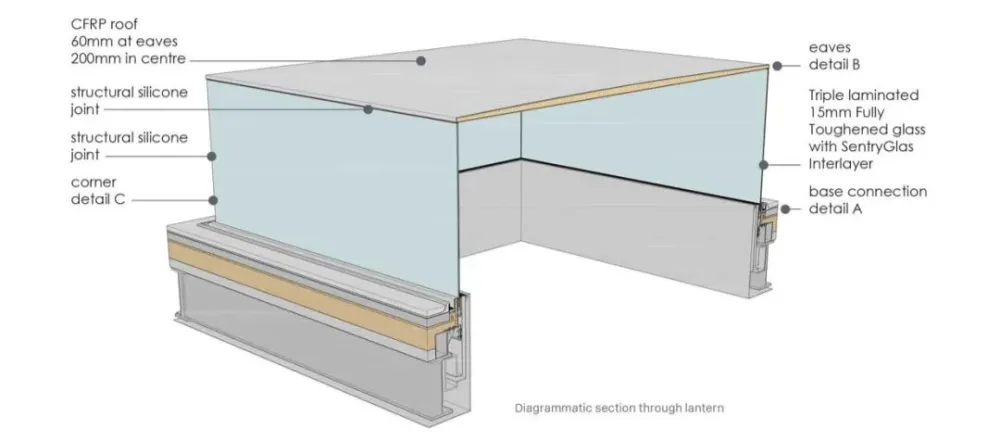

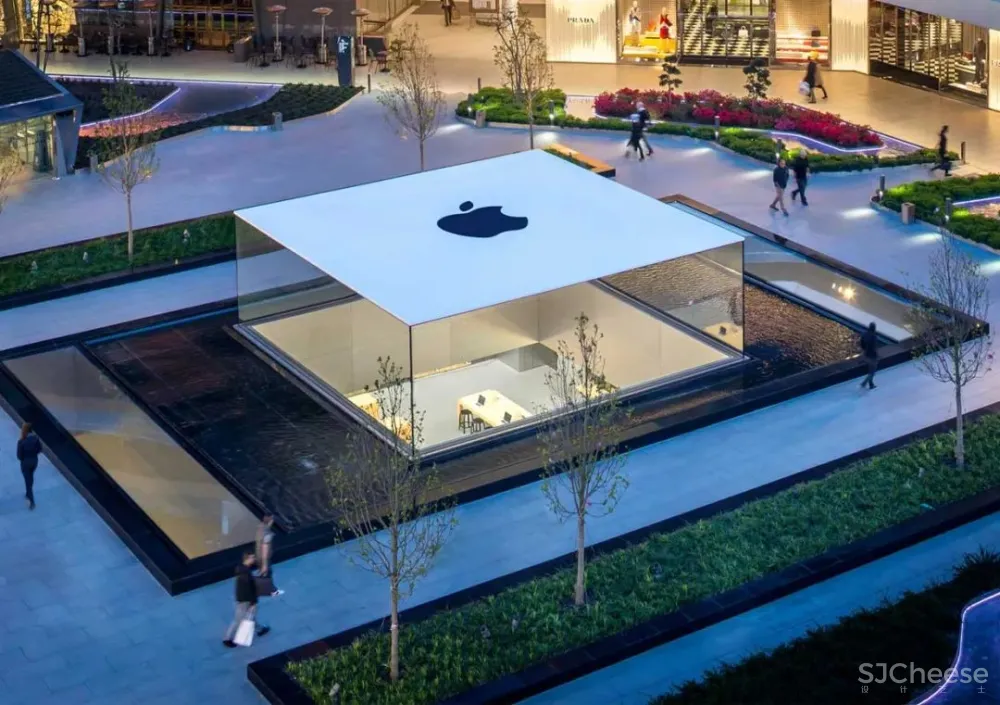

位于土耳其伊斯坦布尔的苹果旗舰店
运用 4 块宽 10 米
高 3 米的玻璃围合天窗四周
顶部是带苹果 logo 的碳纤维增强塑料 (CRFP) 面板
此设计不光能让自然光进入地下商店中
也作为商店的视觉路标
苹果店的大玻璃，都是谁设计的？
 (CRFP) 面板设计成「预弯曲」形状
不会积水
▽
苹果店的大玻璃，都是谁设计的？
苹果店的大玻璃，都是谁设计的？
阿布扎比亚斯购物中心的苹果旗舰店
同样也是选择了巨型玻璃墙设计
▽
苹果店的大玻璃，都是谁设计的？

# 夹石材玻璃 #

当然除了透明的白玻璃外
Eckersley O ‘Callaghan
通过与玻璃制造商 Glas Trösch 合作
又开发了一种新材料
他们将石材层作为夹层安装在玻璃中

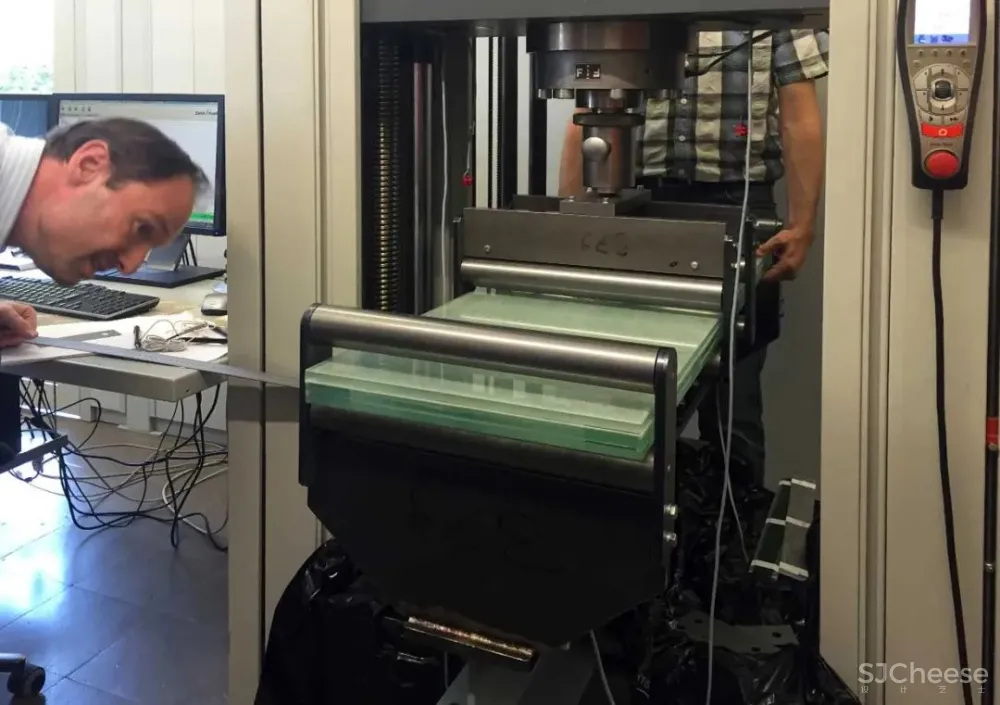

经过精细的建模 (FEM) 和实验测试
最终制作出样品
苹果店的大玻璃，都是谁设计的？
苹果店的大玻璃，都是谁设计的？

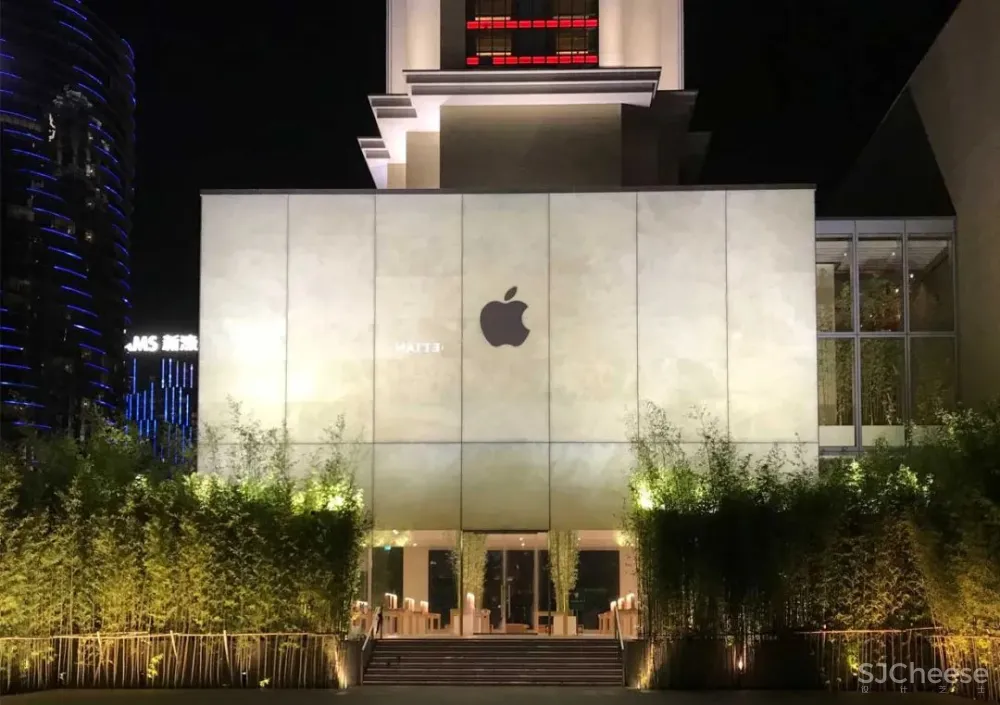

在苹果澳门专卖店的设计中
就用到了这一材料
当灯光打到墙面上
会营造出一种光线穿透石墙的错觉
提升了建筑在视觉上的另一种通透感
苹果店的大玻璃，都是谁设计的？
苹果店的大玻璃，都是谁设计的？

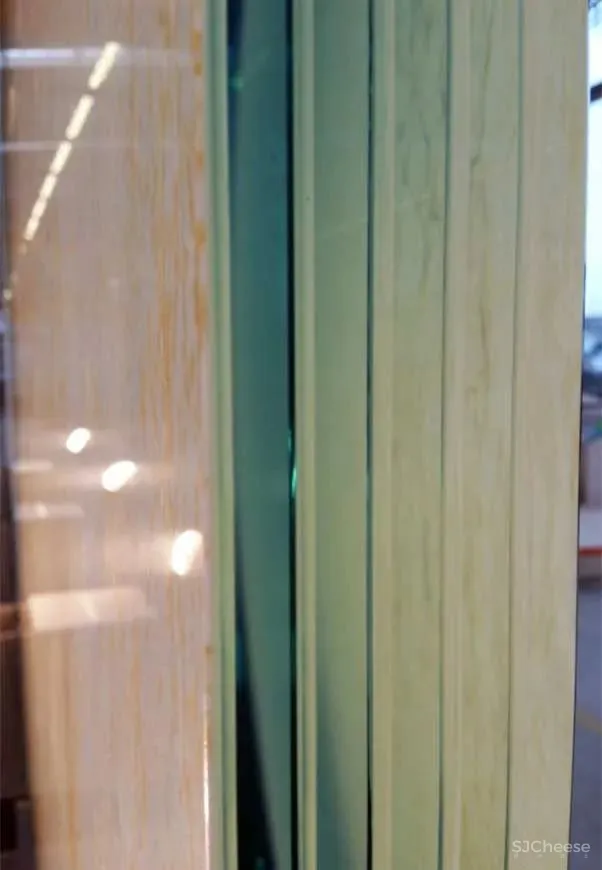

5 层厚的玻璃
▽
苹果店的大玻璃，都是谁设计的？
苹果店的大玻璃，都是谁设计的？

# 曲面玻璃 #

随着工艺的不断突破
Eckersley O ‘Callaghan
随后又开始思考将弧形玻璃运用到里面中
苹果店的大玻璃，都是谁设计的？

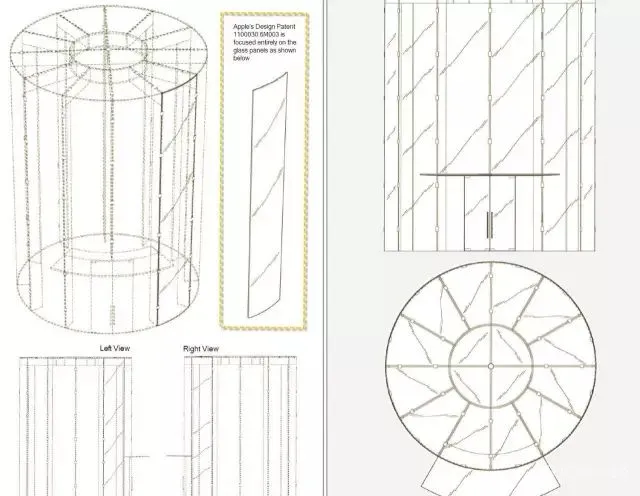

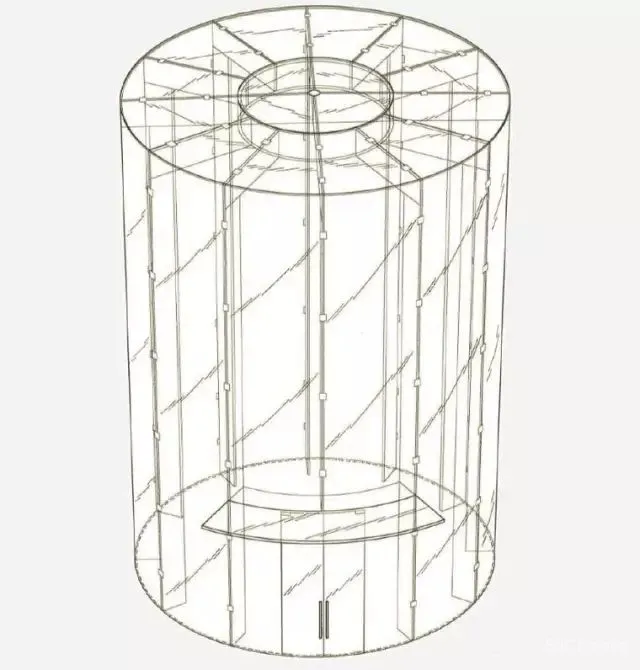

上海浦东苹果旗舰店的店入口处

就安设了圆柱形玻璃塔

革命性的重新定义了苹果店

原有的方形玻璃立面

苹果店的大玻璃，都是谁设计的？
13m 高的弯曲钢化夹层玻璃板制成一体
曲面玻璃被设计成一个「骨架」
重力载荷从这个骨架向四周分散
连接的钢配件也都经过精心设计
苹果店的大玻璃，都是谁设计的？苹果店的大玻璃，都是谁设计的？
苹果店的大玻璃，都是谁设计的？
宁波的苹果专卖店
采用的则是凹面玻璃面板的立面设计
店面呈弧形，与周围建筑的轮廓相匹配
这也是第一家使用了 12.5 米高的
凹形绝缘玻璃做立面的苹果店
苹果店的大玻璃，都是谁设计的？

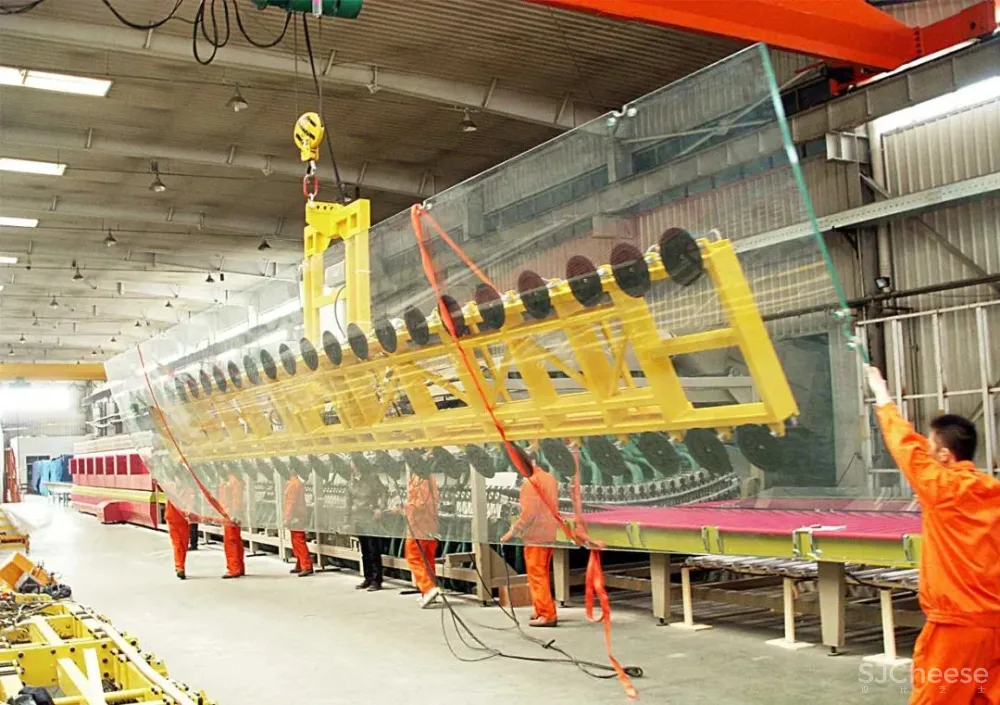

玻璃面板使用冷弯层压技术
由于冷弯玻璃回弹效应的程度未知
因此设计团队在设计之初
就做了大量的数据分析和建模来测试玻璃性能
苹果店的大玻璃，都是谁设计的？

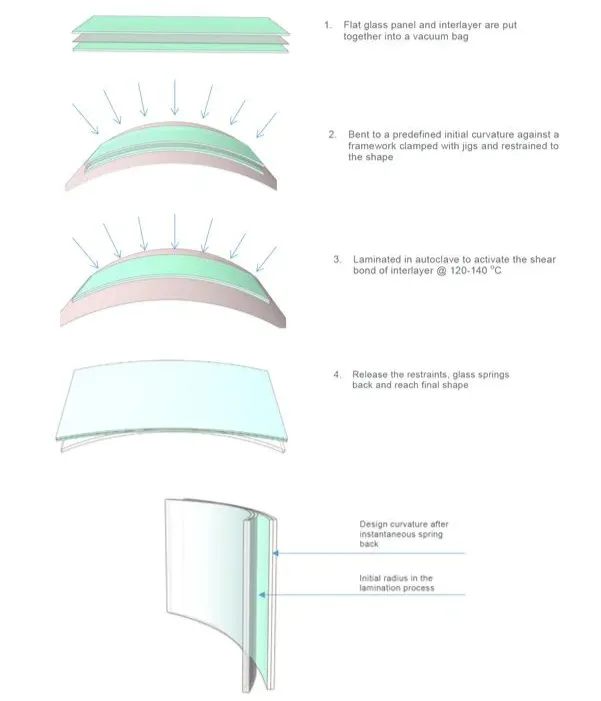

△冷弯玻璃的制作过程

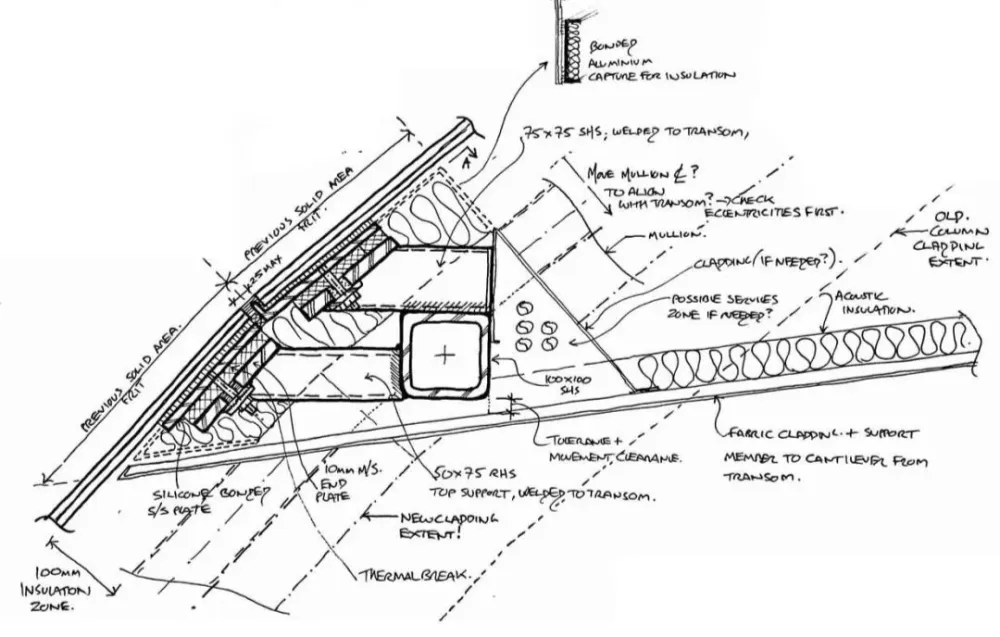

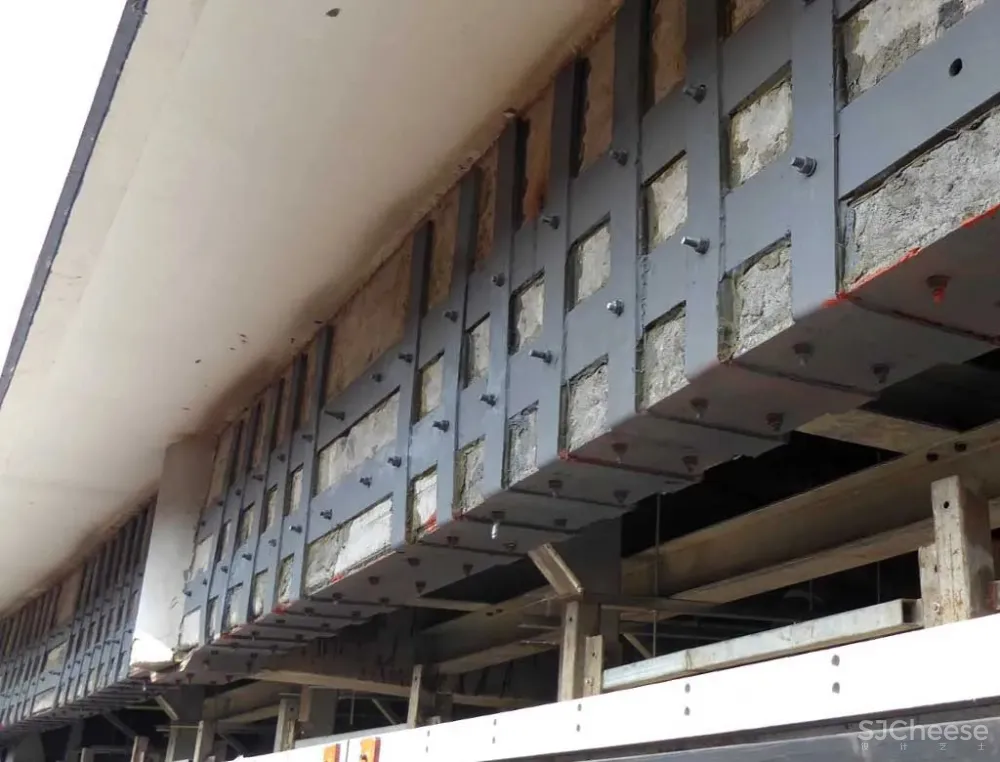

立面顶部与钢筋混凝土梁之间的界面
▽
苹果店的大玻璃，都是谁设计的？苹果店的大玻璃，都是谁设计的？
同时设计师还加强了固定结构
并带有层压配件
用于更好的连接到弯曲的玻璃
苹果店的大玻璃，都是谁设计的？苹果店的大玻璃，都是谁设计的？
迪拜购物中心的苹果旗舰店
Eckersley O ‘Callaghan
为其提供了 11 米高的结构玻璃和立面工程服务
苹果店的大玻璃，都是谁设计的？
该结构是一个跨越两层楼
长 56.6 米的弧形立面
并带有一个宽 5.5 米的露台
苹果店的大玻璃，都是谁设计的？

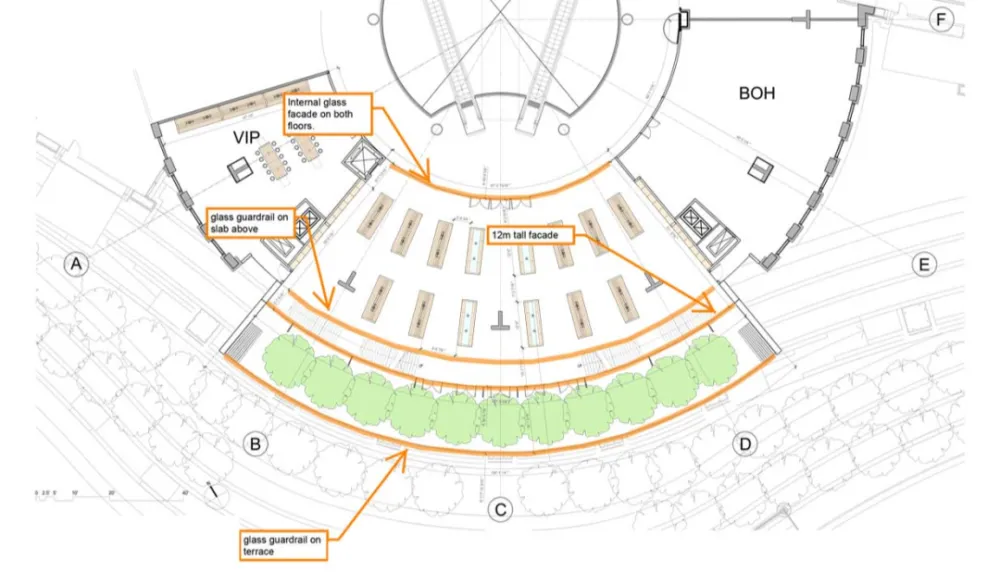

△建筑玻璃范围
11 米高的弧形朝南玻璃幕墙
由 18 个电动「太阳能翼」玻璃窗组合而成
经过分析建模表明
这些「太阳能翼」的存在
是为了更好的应对迪拜极端环境而设计的
尤其是在冬季
由于太阳位于地平线较低处
太阳能增益最大
苹果店的大玻璃，都是谁设计的？
双层玻璃采用高性能热涂层
与遮阳百叶窗配合使用
作为能源管理策略的一部分

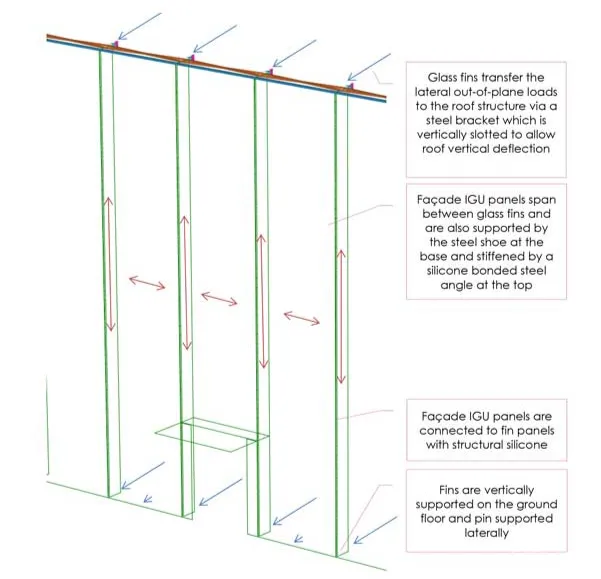

立面全局模型
▽
苹果店的大玻璃，都是谁设计的？
正面侧连接
▽
苹果店的大玻璃，都是谁设计的？

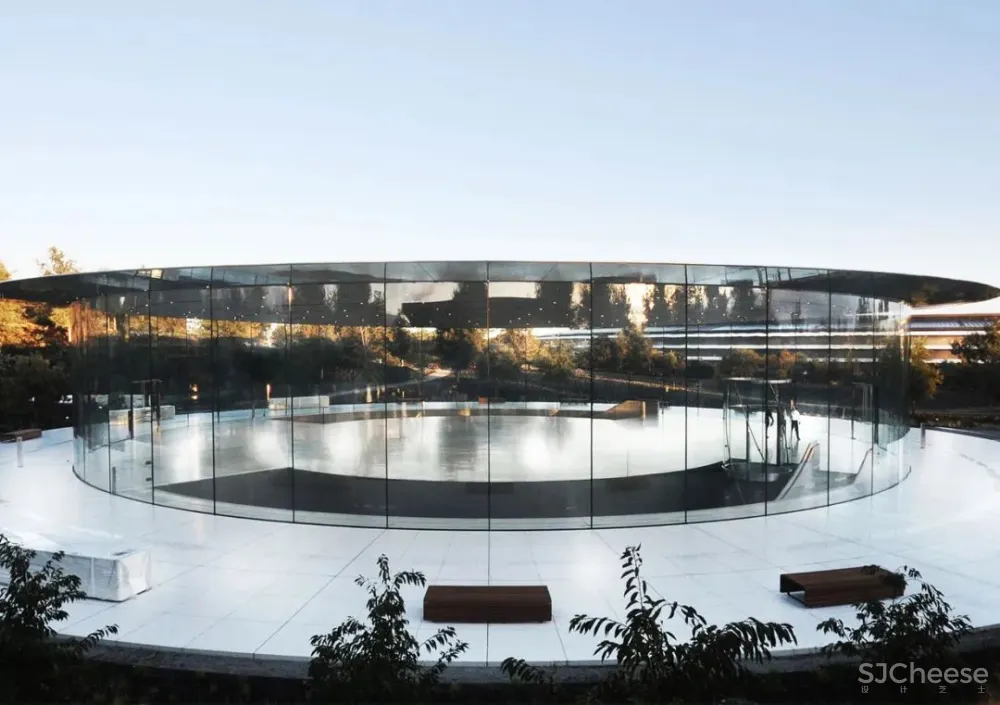

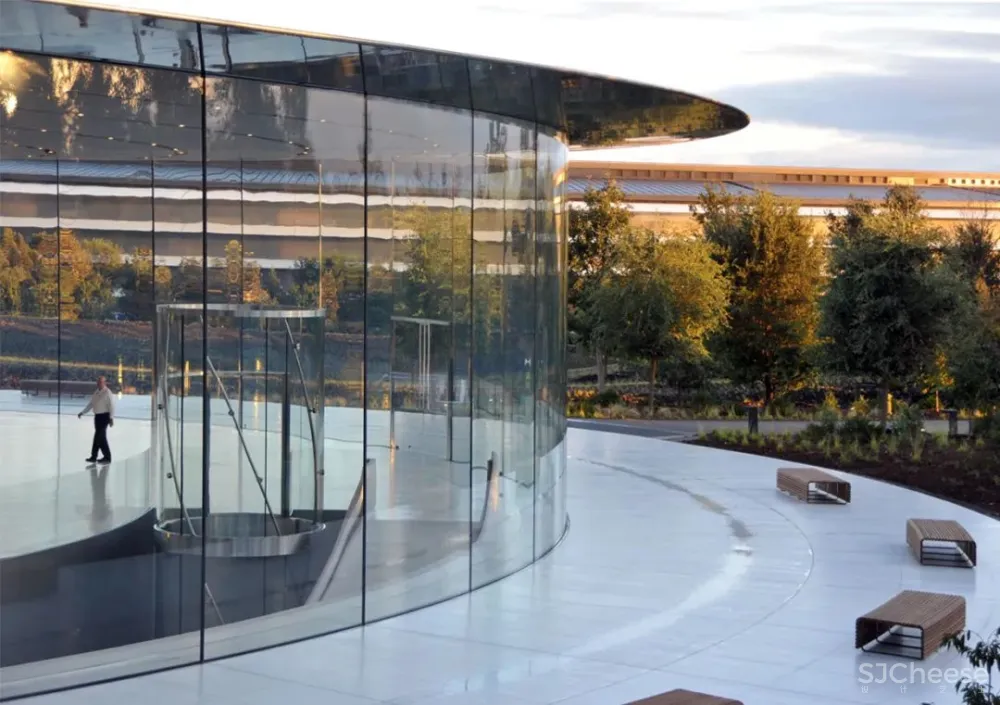

再来看一下苹果的新总部
同样是革命性的玻璃结构设计
入口处由直径为 41m 的玻璃墙
支撑着一个碳纤维屋顶

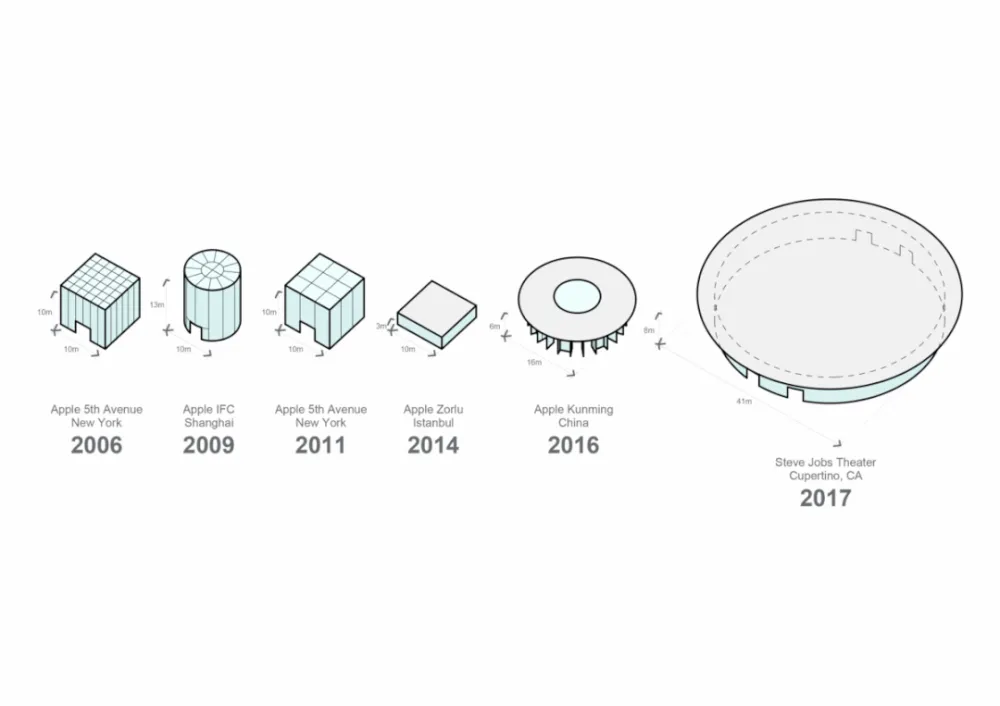

尺度之大是过去5家店的总和还不止
苹果店的大玻璃，都是谁设计的？
△空间示意图
玻璃由四层 12mm 厚的板层组成
没有任何额外的框架
该建筑是世界上最大的仅由玻璃支撑的结构
苹果店的大玻璃，都是谁设计的？
由于库比蒂诺位于高地震区
考虑到玻璃的特性
结构标准尤其具有挑战性
设计师采用了多种策略来模拟地震活动

最终决定将弯曲的玻璃面板
用结构硅胶固定在钢槽底座中
以传递地震能量，钢板经过精心设计
可在玻璃破裂之前变形
从而保护整体结构的完整性和坚固性
苹果店的大玻璃，都是谁设计的？
建筑的碳纤维屋顶
是由 44 块径向板组成
直径为 60m，高 7m，重 80 吨
这些板是在工厂制作好再到现场组装的
结构系统的设计更是将屋顶
所需的导管、喷水管、音频和安全系统
容纳在了玻璃板之间的 30 毫米接缝中
苹果店的大玻璃，都是谁设计的？

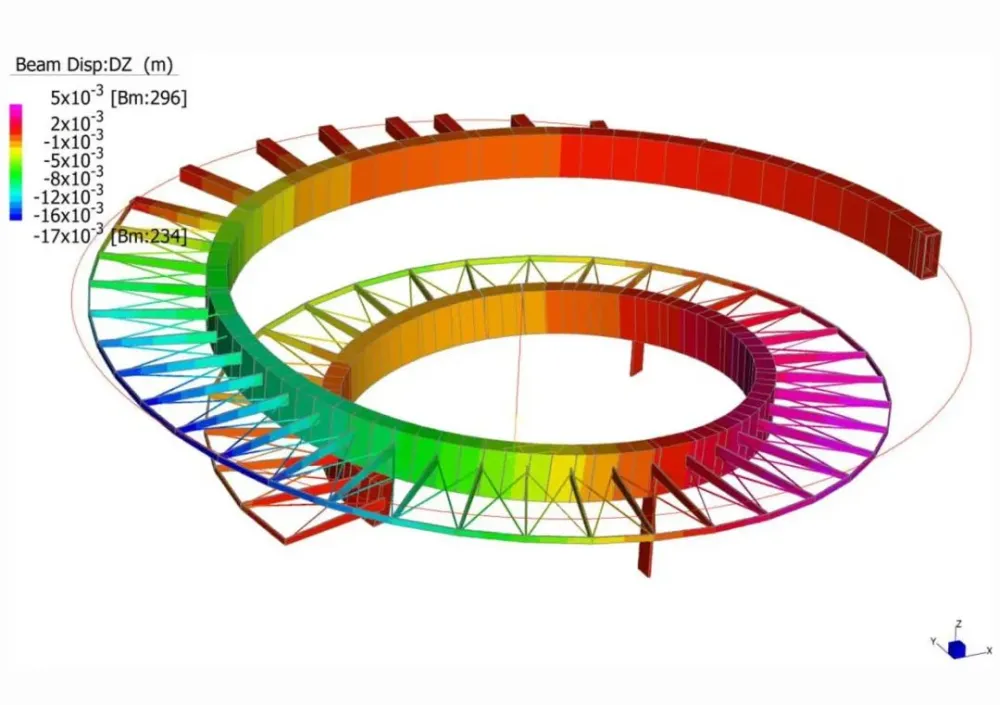

参数化屋顶示意图
通过不同的结构形式
最后优化出最轻的版本
▽
苹果店的大玻璃，都是谁设计的？

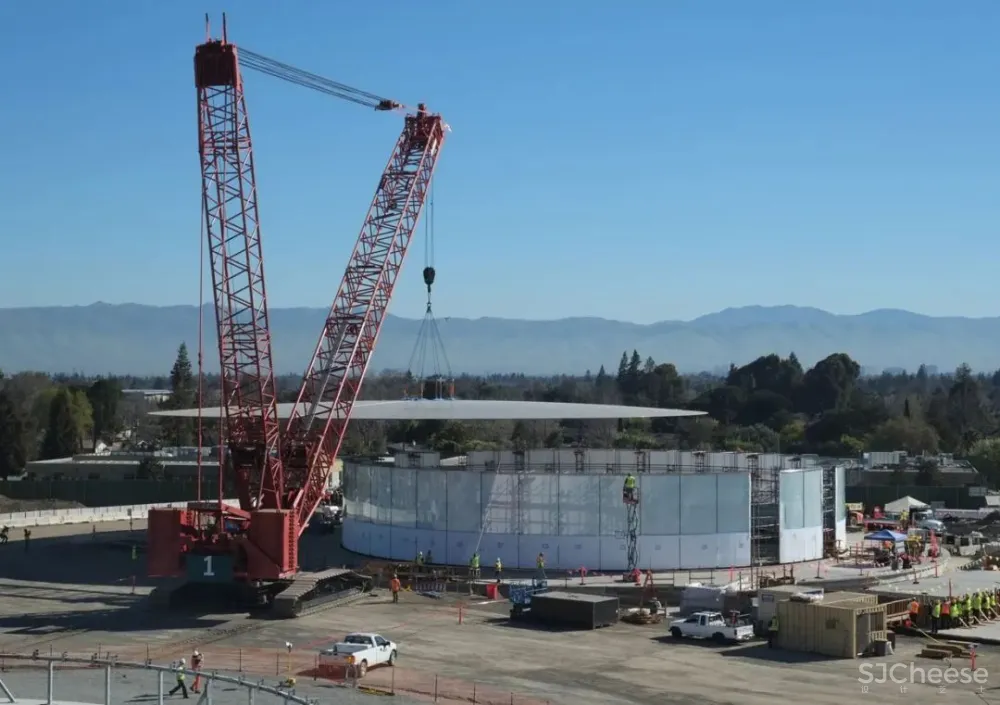

屋顶安装过程
▽
苹果店的大玻璃，都是谁设计的？

# 球形立面 #

苹果店的大玻璃，都是谁设计的？

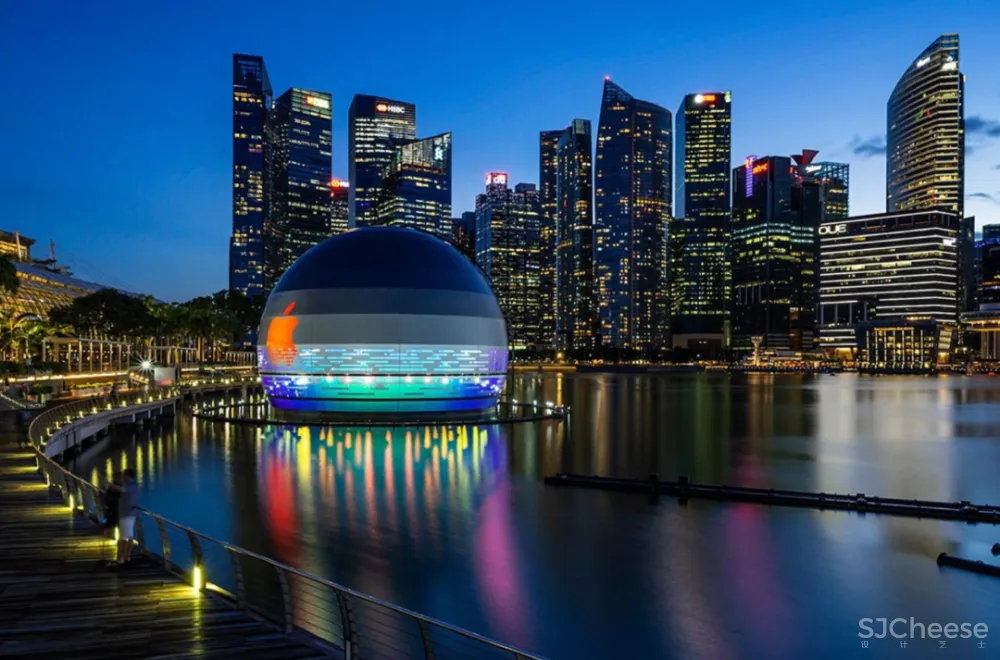

位于新加坡的苹果金沙店

设计更为巧妙

它是第一家直接坐落在水面上的苹果店

也是 Eckersley O ‘Callaghan

最具标志性的结构与立面工程



苹果店的大玻璃，都是谁设计的？

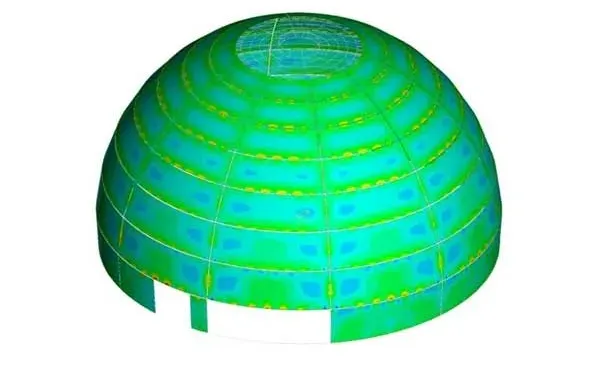

该设计是首创的全玻璃穹顶结构
整体高 17m 宽 30m
由 114 块玻璃板和 10 个用于
结构连接的垂直竖框组成
最大的玻璃面板尺寸为 10m 宽 x 3m 高
中空玻璃板之间的接缝
也都完美的隐藏在有结构的地方
从而增加建筑物的整体透明度
苹果店的大玻璃，都是谁设计的？
位于顶部中央的圆形圆顶玻璃面板
在发生火灾时
相邻的玻璃板会升起打开
以释放建筑物内的烟雾
其中还设有包括照明和自动喷水灭火系统
苹果店的大玻璃，都是谁设计的？

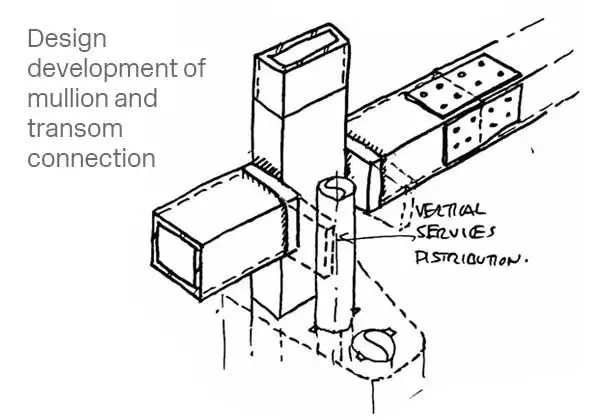

立柱与横梁连接
▽
苹果店的大玻璃，都是谁设计的？
苹果店的大玻璃，都是谁设计的？

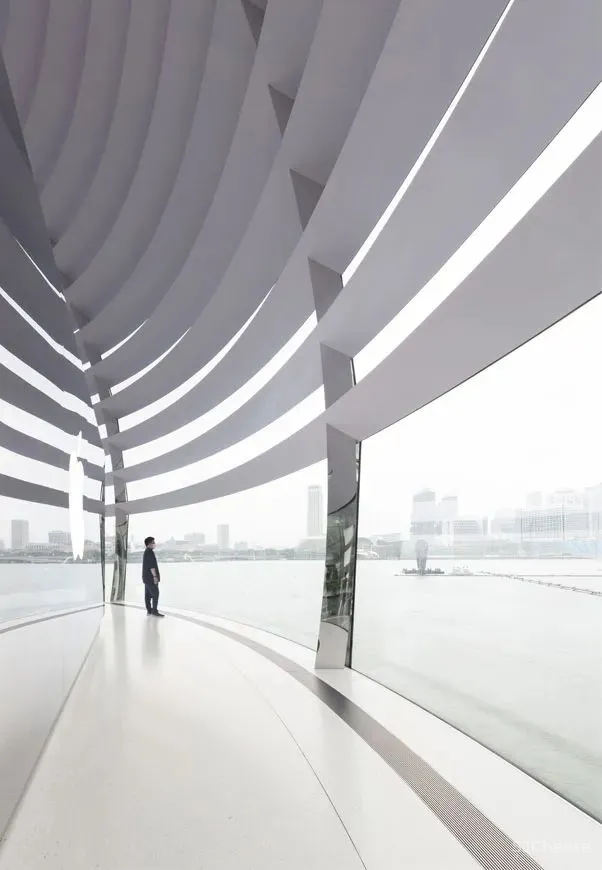

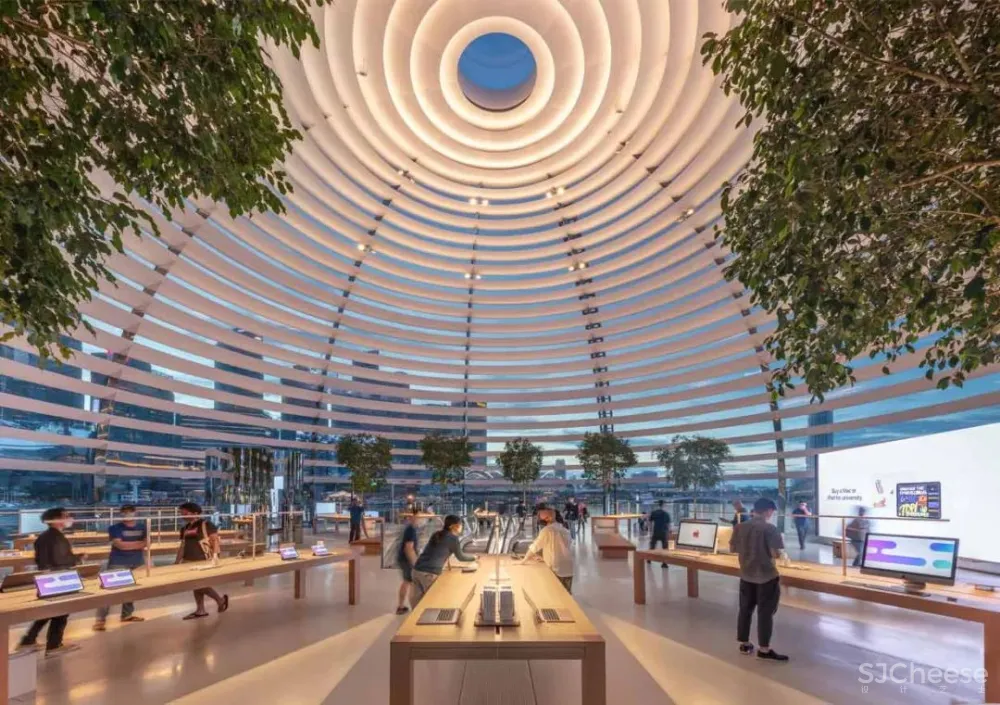

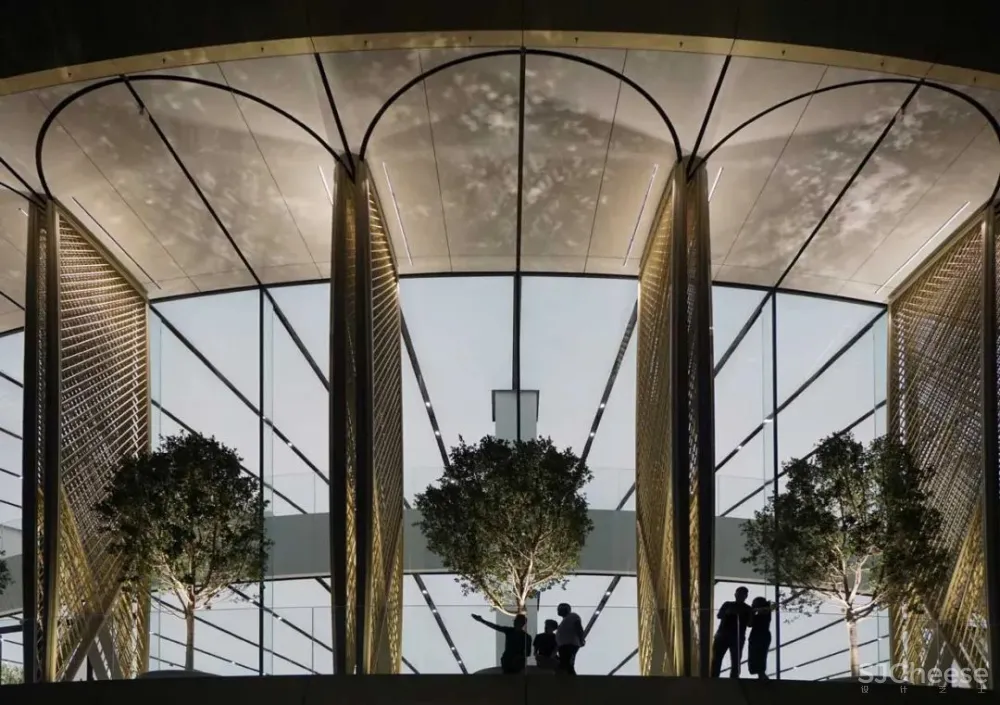

圆顶结构内部是一个
全开放和无柱空间
圆顶周围的挡板起到防眩光和吸音板的作用
苹果店的大玻璃，都是谁设计的？

# 玻璃楼梯 #

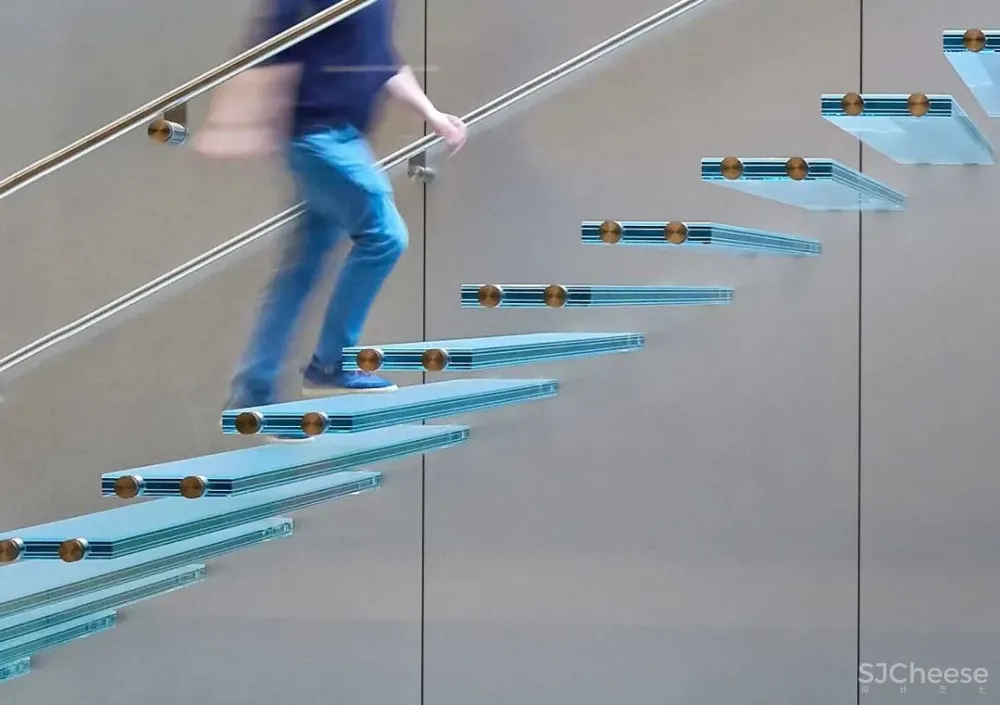

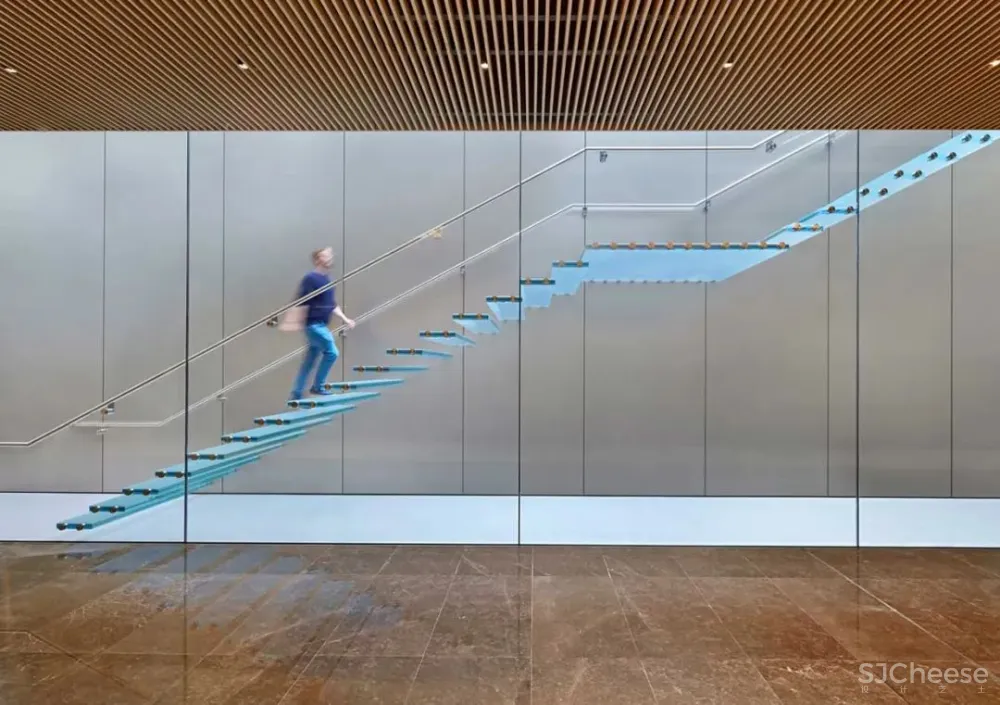

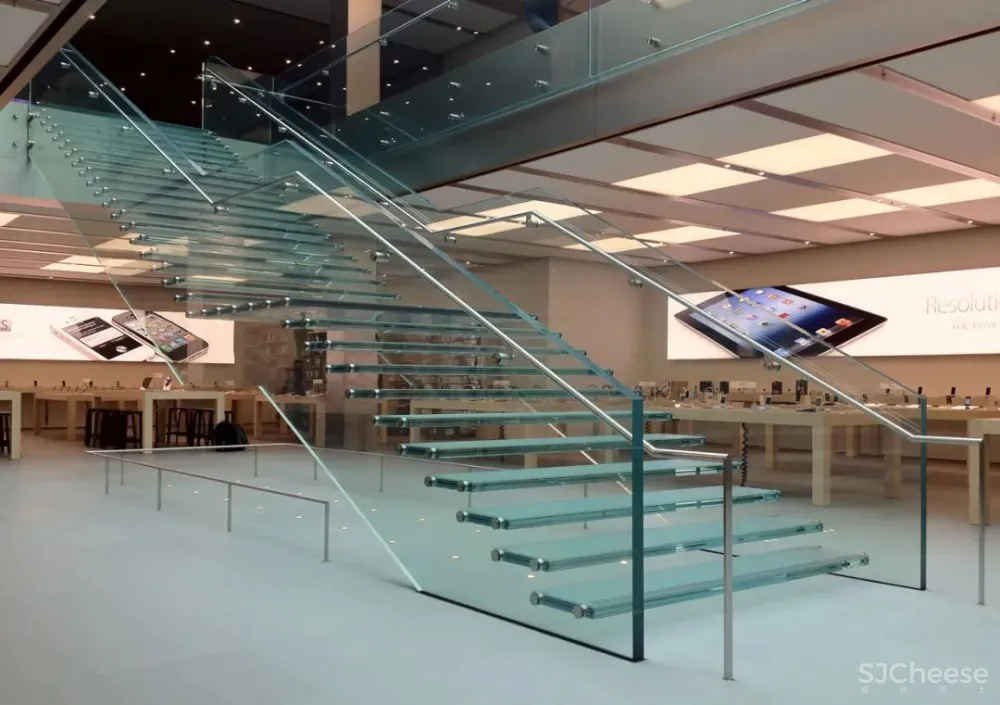

玻璃楼梯也是苹果店的一个标志性存在
当然这也都是由 Eckersley O ‘Callaghan
完成安装的
苹果店的大玻璃，都是谁设计的？
苹果店的大玻璃，都是谁设计的？

△土耳其苹果店

2002 年，纽约曼哈顿 Soho 区格林街的
旧邮局进行了翻新
成为世界上第一家苹果旗舰店
当时的玻璃楼梯就是
由史蒂夫·乔布斯亲自设计

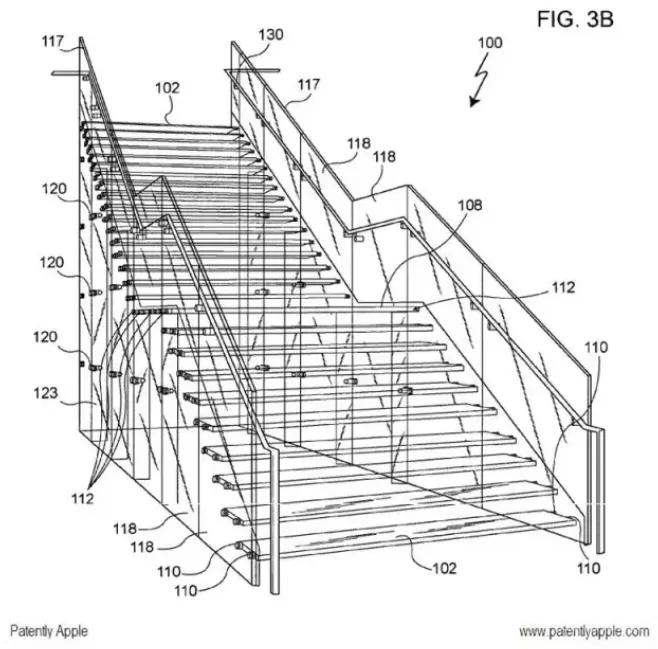

并在 2007 年注册了玻璃楼梯的专利
苹果店的大玻璃，都是谁设计的？

翻新后的纽约曼哈顿苹果店

基于原玻璃楼梯做了重新设计

玻璃纵梁以 13 米长的形式形成

扶手做单一整体没有拼接

楼梯可承受重量超过两吨

苹果店的大玻璃，都是谁设计的？

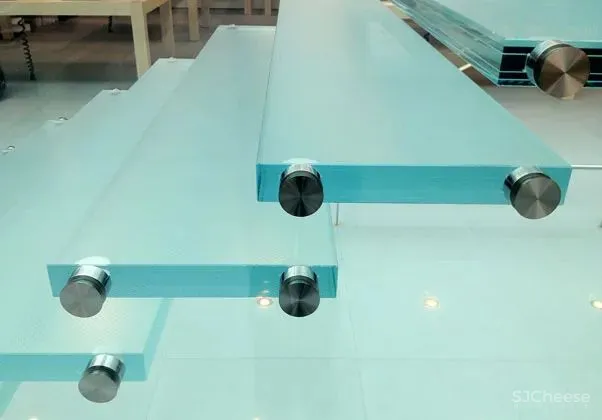

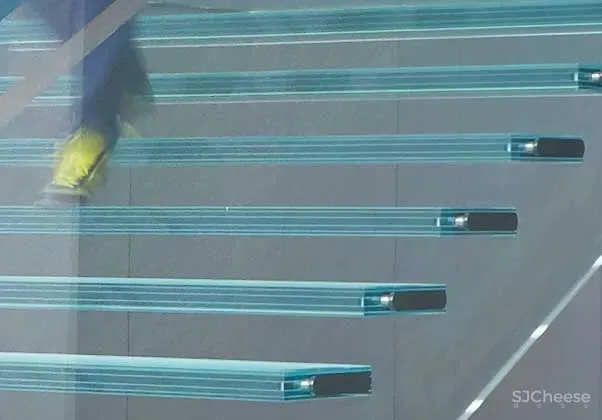

楼梯细部

▽

苹果店的大玻璃，都是谁设计的？
苹果店的大玻璃，都是谁设计的？

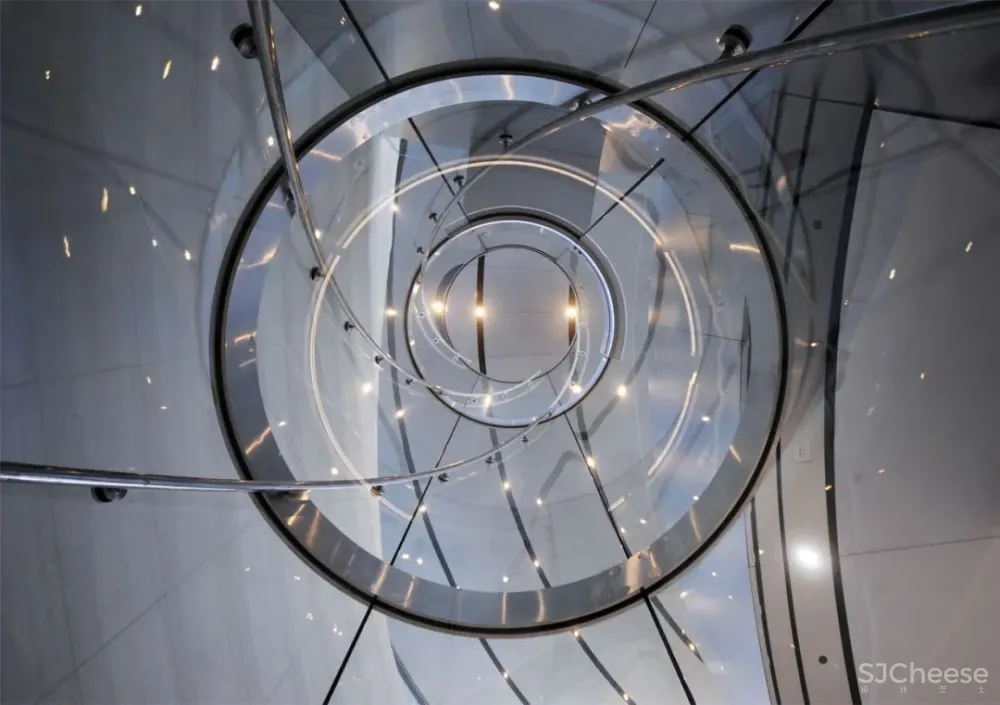

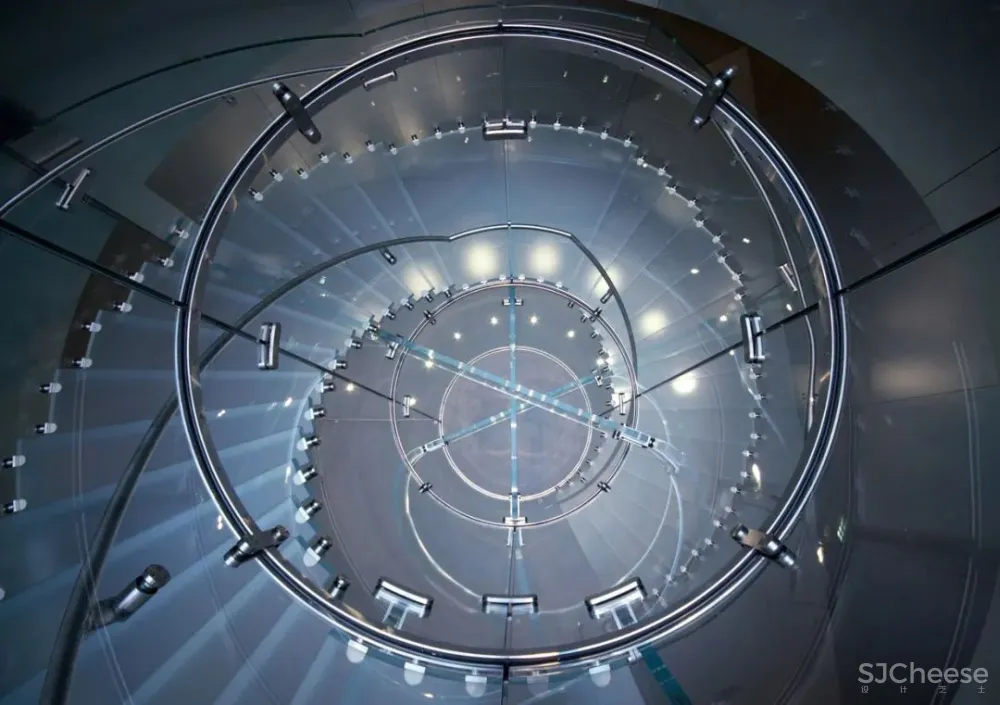

同立面一样楼梯
也从直角变成了旋转楼梯
为了防走光
楼梯的踏板也都做成雾面效果
苹果店的大玻璃，都是谁设计的？苹果店的大玻璃，都是谁设计的？
△苹果上西区店



日本东京苹果旗舰店内细长的旋转楼梯

在设计之初设计师就详细考虑了

结构在个人使用和人群载荷下的情景

并在荷兰制造商车间制作出模型

进行各种测试后

才将楼梯被拆开运输到现场重新组装

苹果店的大玻璃，都是谁设计的？
苹果店的大玻璃，都是谁设计的？
Eckersley O ‘Callaghan
 还与 Foster + Partners 合作
在苹果新总部设计了一座 12.8m 高的玻璃电梯
这是世界上最高的独立式玻璃电梯
也是第一个在螺旋导轨上旋转的电梯
苹果店的大玻璃，都是谁设计的？苹果店的大玻璃，都是谁设计的？

# Vidre-Slide #

这个有趣的玻璃雕塑名为「Vidre-Slide」
是 Eckersley O ‘Callaghan
与玻璃制造商 Cricursa
合作研发的一项弯曲玻璃的技术
玻璃雕塑由 4 米高的三角玻璃结构
和 9 米长的滑梯组成
采用的是最新的创新技术
利用紧密曲率的玻璃和少量粘合剂粘合
可最大限度地提高透明度
一体成型的设计也无需机械连接固定
苹果店的大玻璃，都是谁设计的？△玻璃滑梯
两个长玻璃元素相互支撑
底部通过钢结构绑在一起
确保结构的整体稳定性

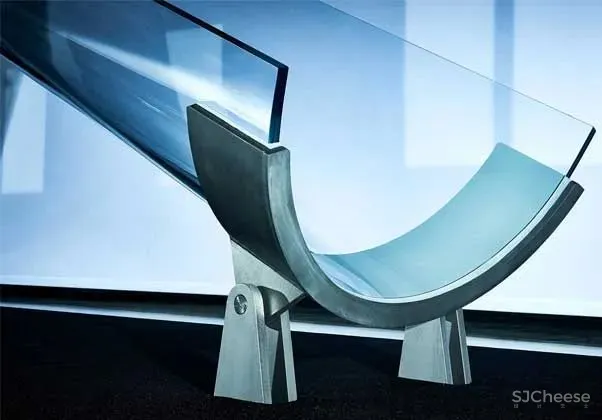

滑梯部分由半径为 450 毫米的
半圆柱体的退火玻璃制成
苹果店的大玻璃，都是谁设计的？苹果店的大玻璃，都是谁设计的？苹果店的大玻璃，都是谁设计的？

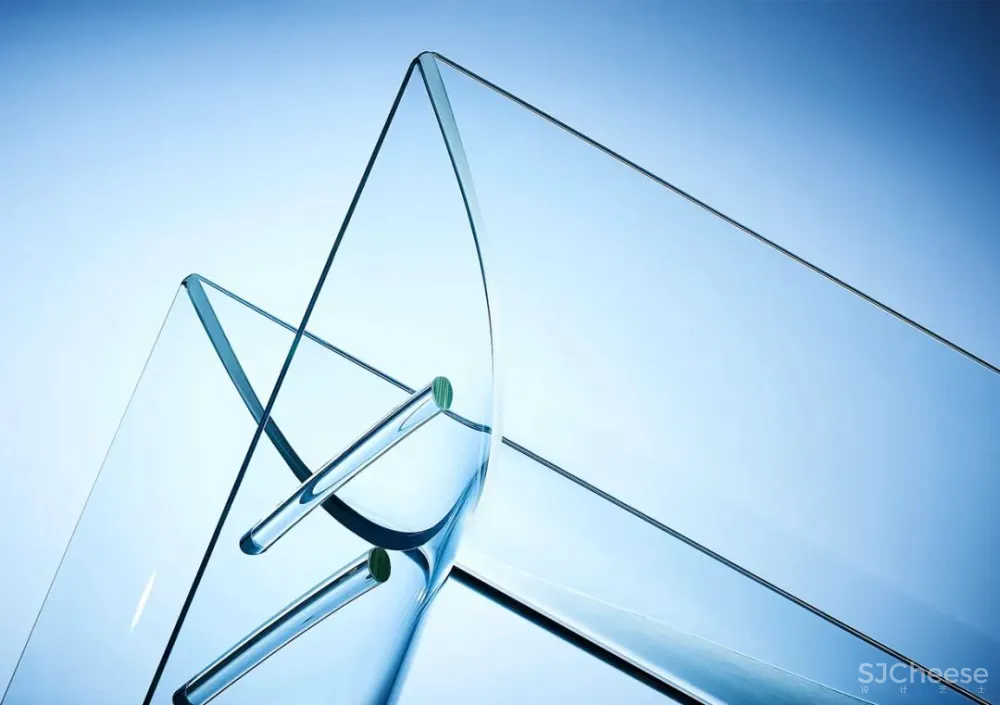

△玻璃的弯曲形式是实现结构大跨度的关键

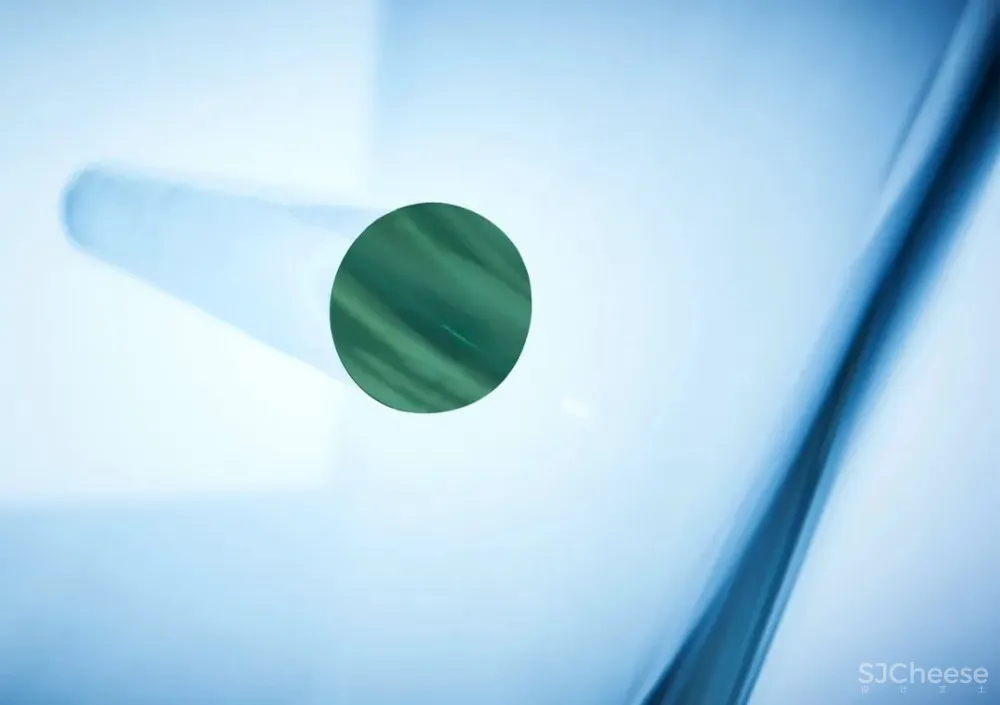

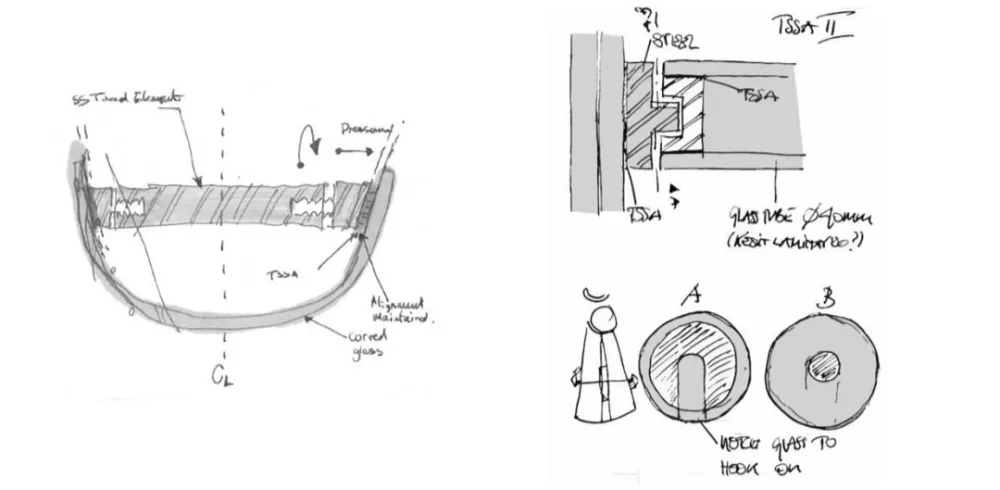

玻璃踏板使用 TSSA 粘合到弯曲的玻璃表面上
这种粘合剂几乎看不见胶痕
且有很强的粘合作用
能够承受较大的重量
苹果店的大玻璃，都是谁设计的？
苹果店的大玻璃，都是谁设计的？
苹果店的大玻璃，都是谁设计的？
Vidre-Slide 的出现不仅体现了
工程师和制造商之间的完美协作
也成功的测试新兴玻璃技术在实际中的应用
苹果店的大玻璃，都是谁设计的？
