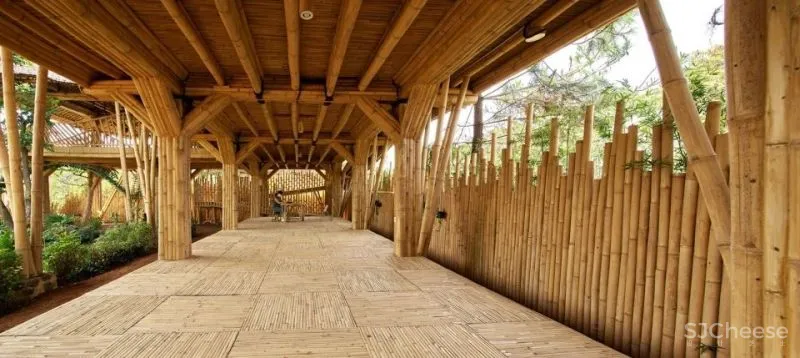

开敞的厅堂 © Eric Dinardi
Piyandeling社区位于万隆Mekarwangi村庄的偏远地区,是基于Guha Bambu和Alfa Omega学校建筑形式建造的庇护性空间,它结合传统细木工和竹胶细木工,实现了传统且更加工业化的建造方式。该项目由三部分组成:第一部分是名为“Sumarah”的私人住宅;第二部分是为当地未来教育平台设计的开放空间,名为“Kujang”;第三部分是未来牙科诊所和设计工作室,名为“Saderhana”。

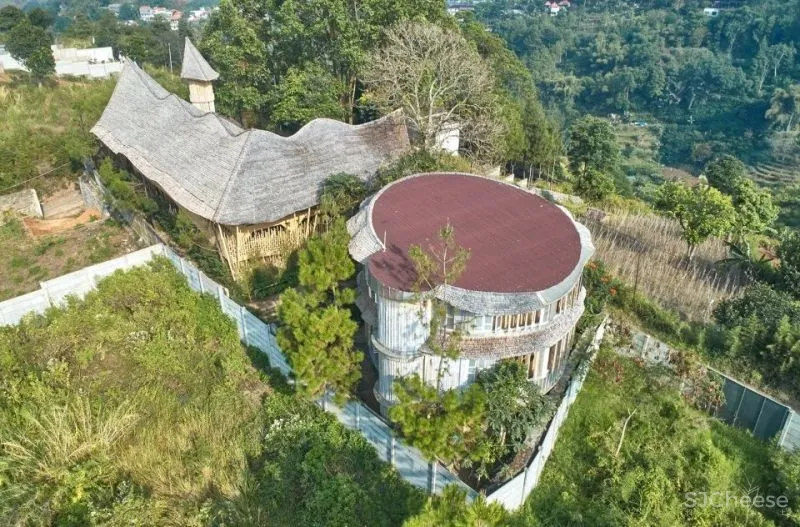

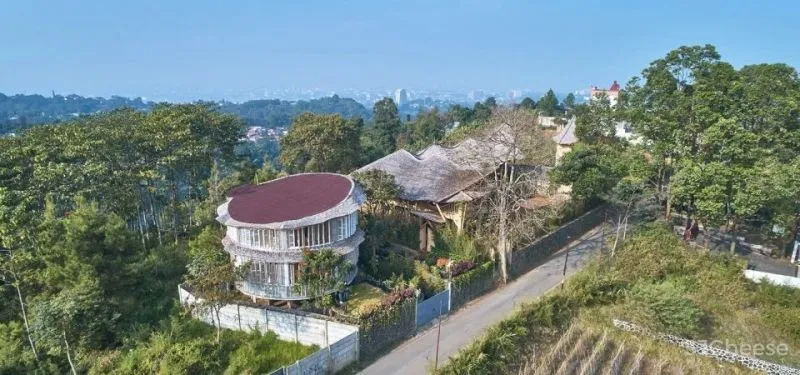

▼项目鸟瞰 © Eric Dinardi

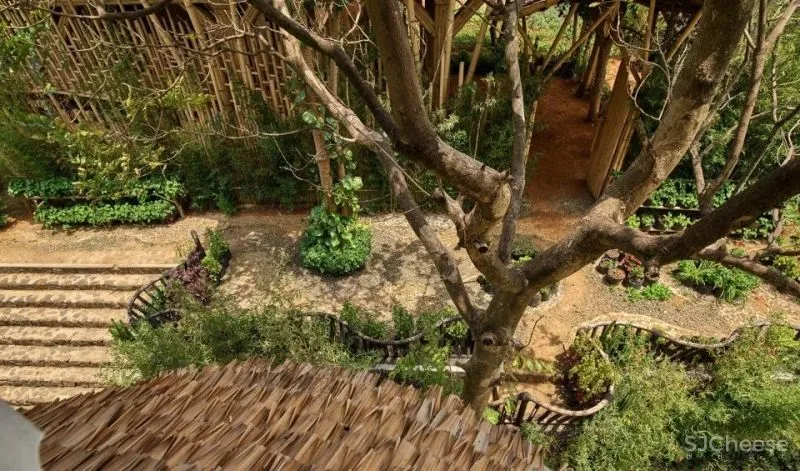

▼近景鸟瞰 © Eric Dinardi

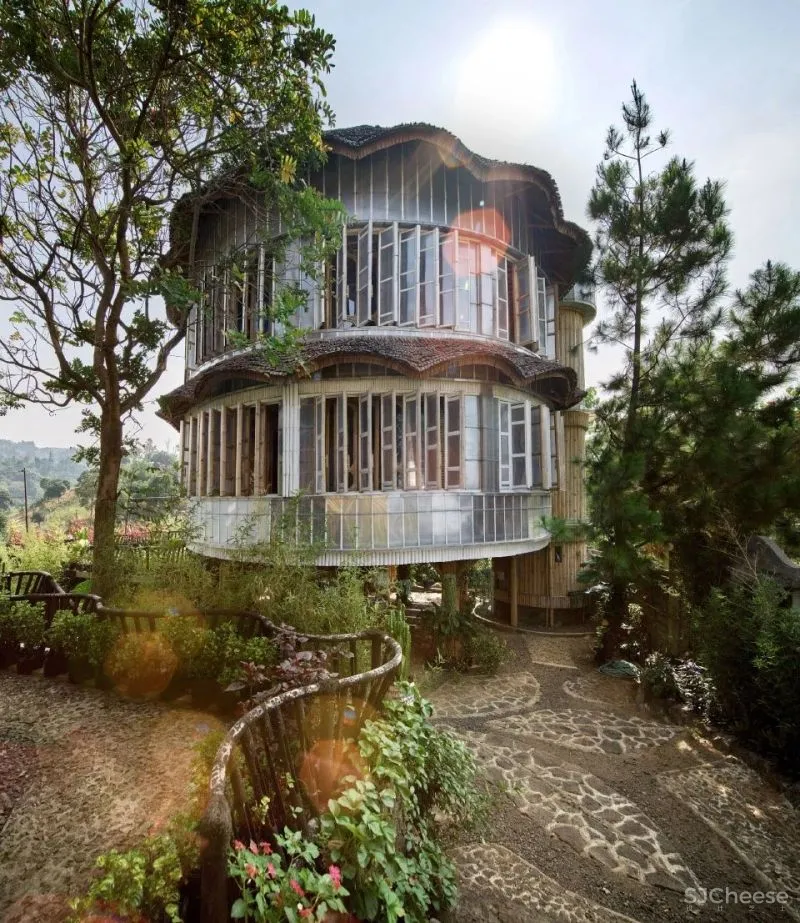

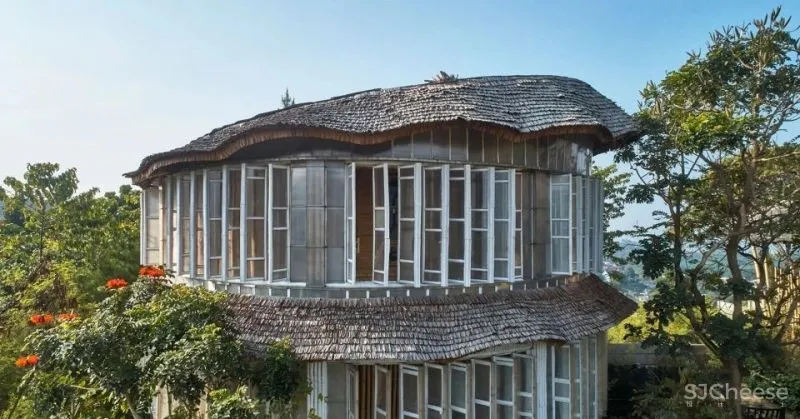

▼主立面 © Eric Dinardi
Sumarah是一栋三层的家庭式住宅,由两间儿童房、一间主卧和共用浴室组成。建筑的外围护结构使用300×600mm的再生塑料板覆盖并保护内部的竹结构,并形成具有双层通风和双层隔热作用的走廊,通往核心生活空间。围护结构可以开启,由使用竹锁固定的竹结构支撑。核心生活空间是卧室,位于3×3m的柱网之中。

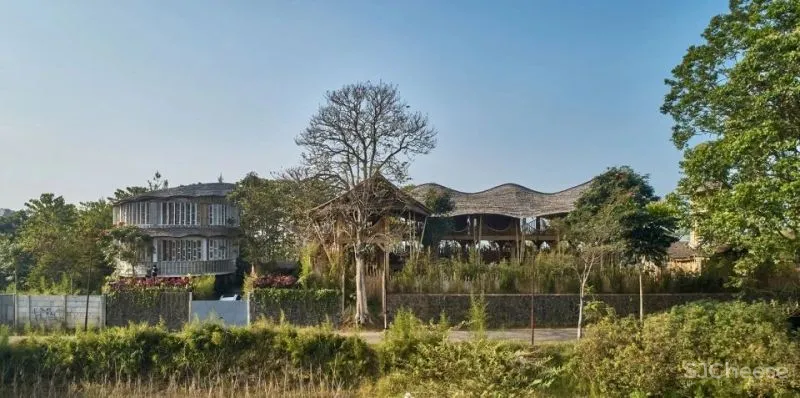

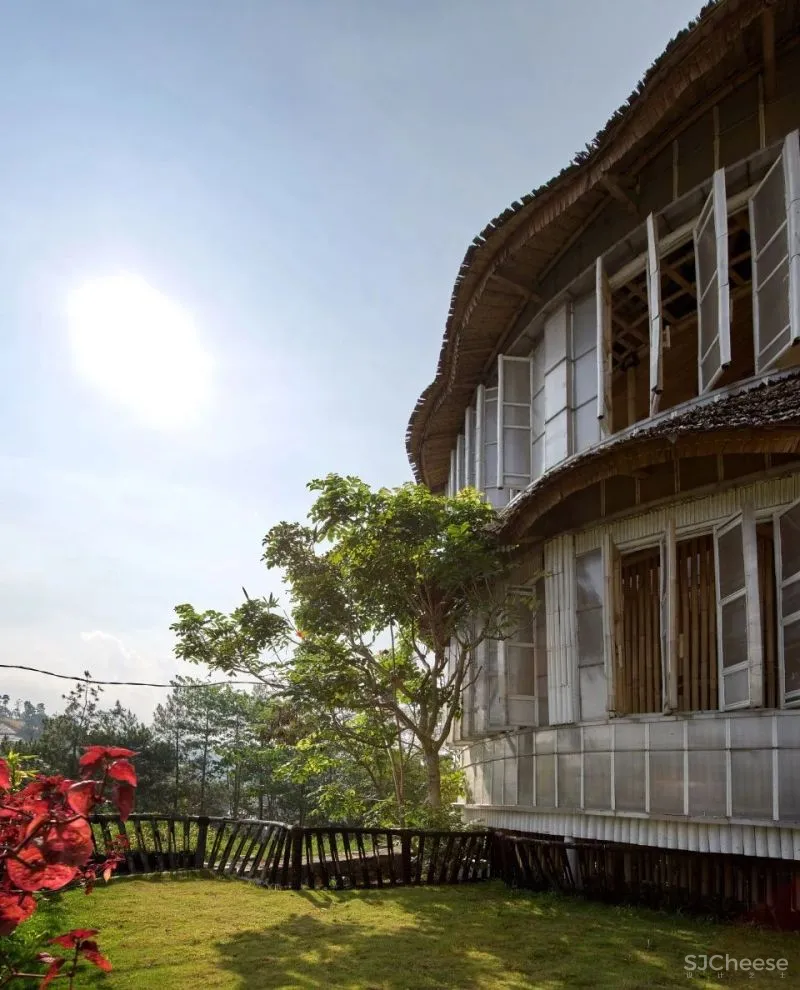

▼外观 © Eric Dinardi
▼室外露台 © Eric Dinardi
▼外围护结构由300×600mm的再生塑料板构成 © Eric Dinardi

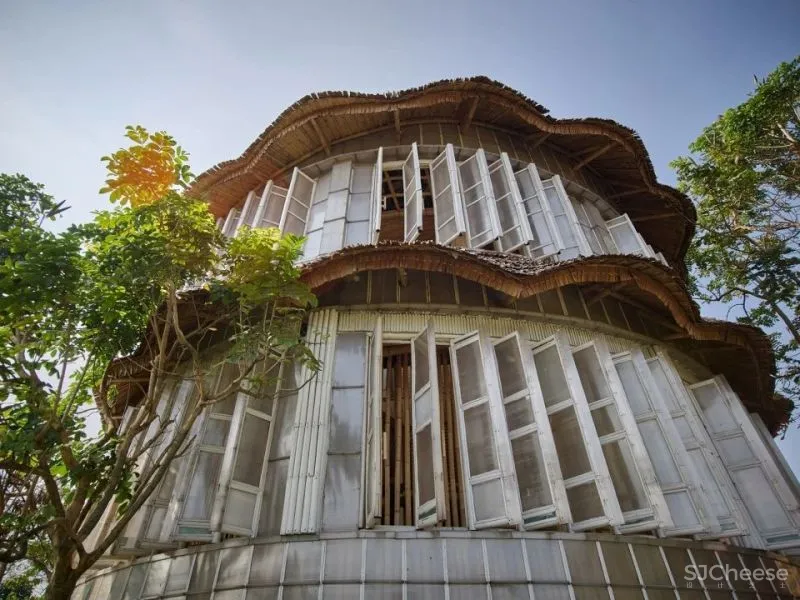

▼围护结构可以开启 © Eric Dinardi

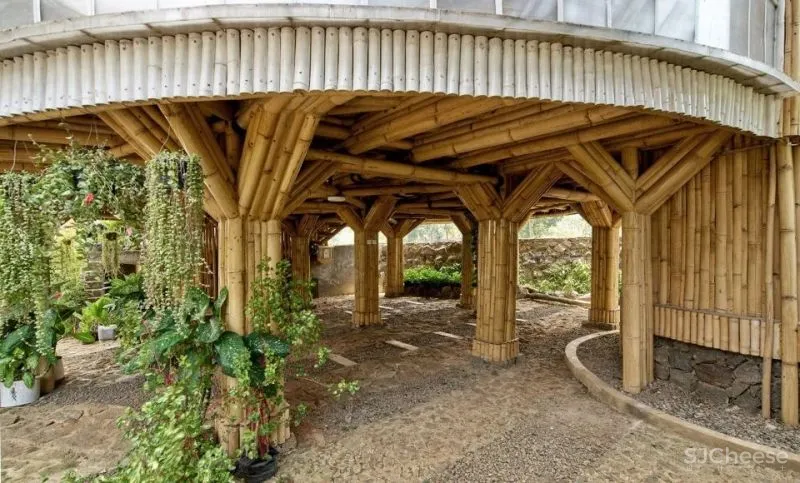

▼底部竹结构 © Eric Dinardi
建筑实现了三种主要材料的拼接,包括再生塑料、当地丛生竹以及由基地范围五公里内提供的地基石材。这种组合方式始于将竹艺融入矩形柱网空间的探索,天花、地面、柱子、门把手、锁具和装饰细部均为现场手工制作,为整体空间创造出工艺品。

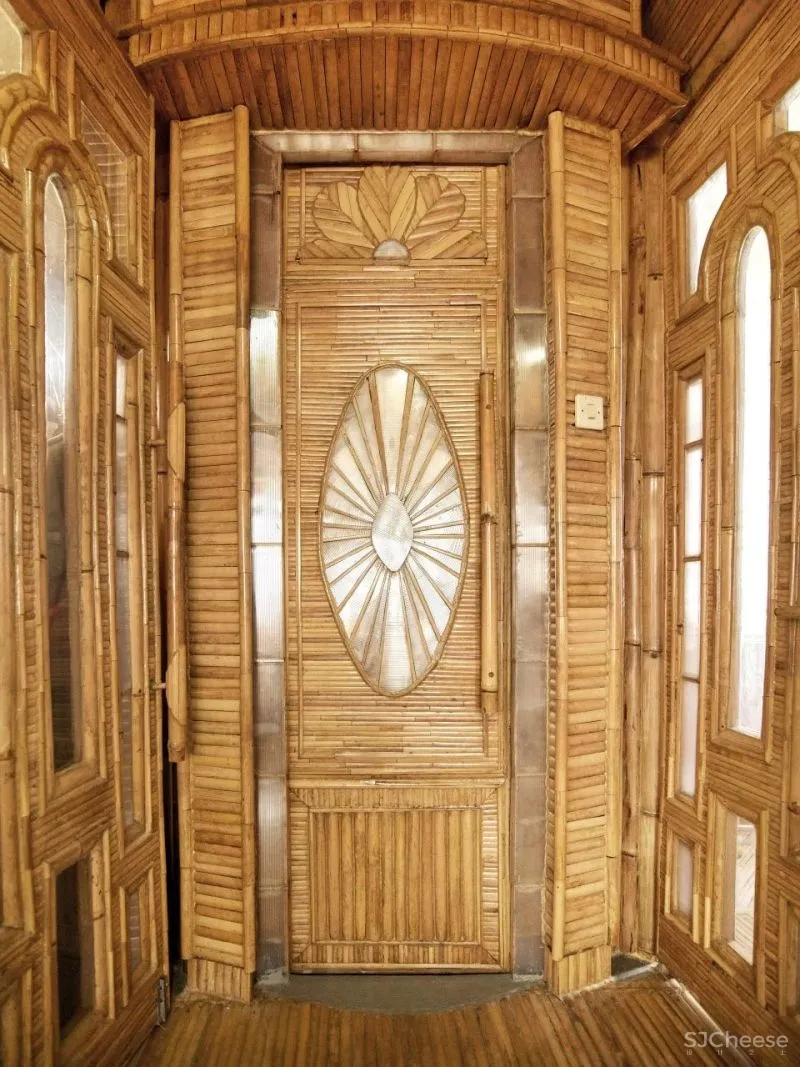

▼入口 © Eric Dinardi

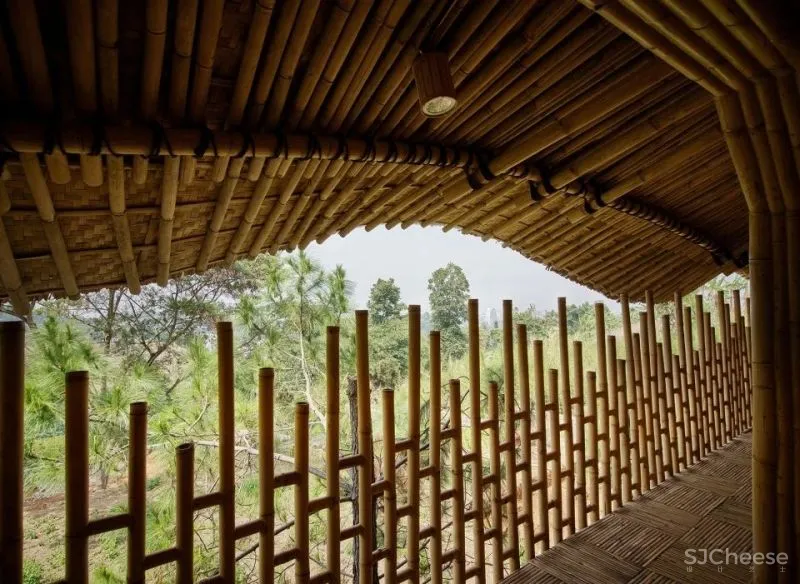

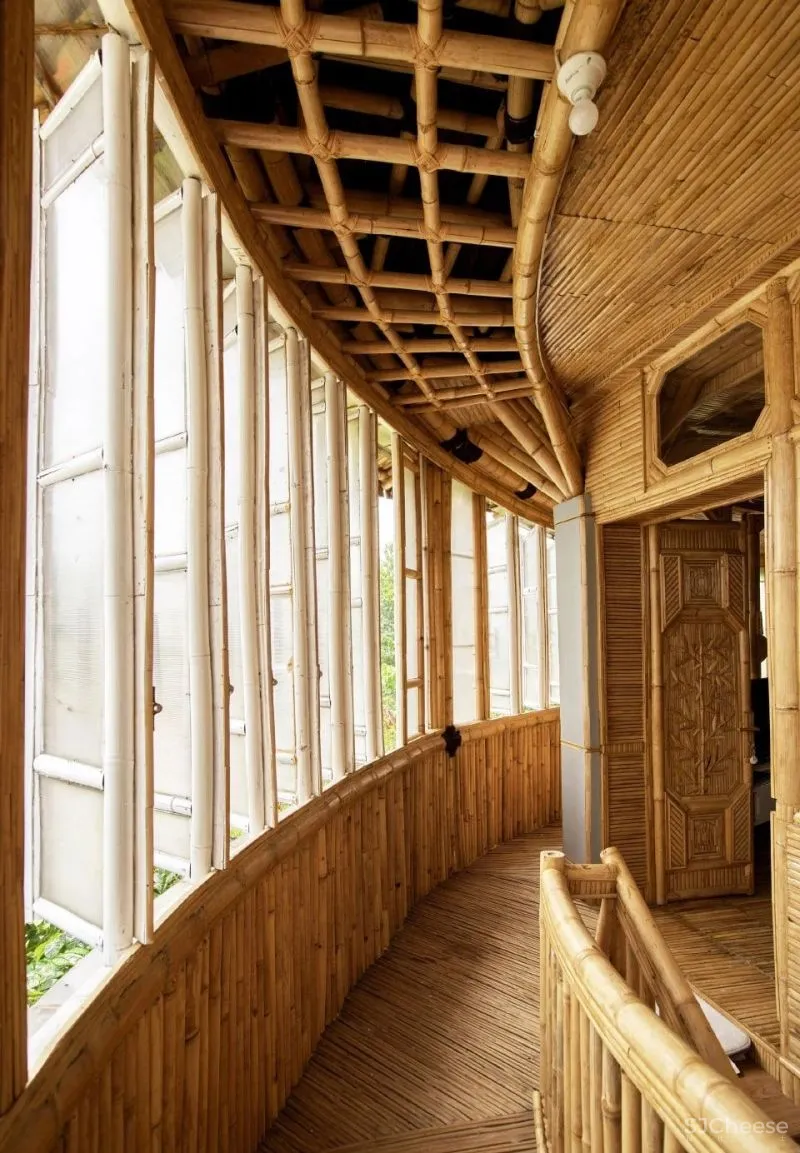

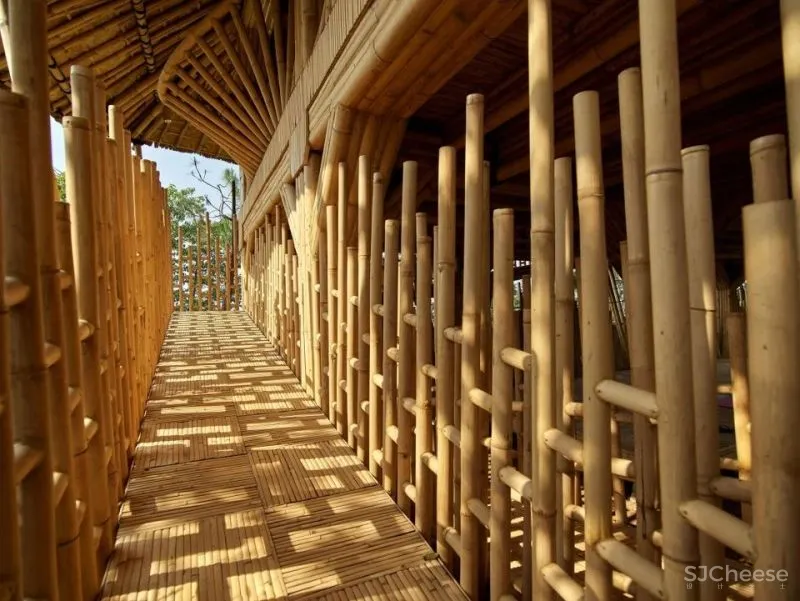

▼双层通风与隔热的走廊 © Eric Dinardi

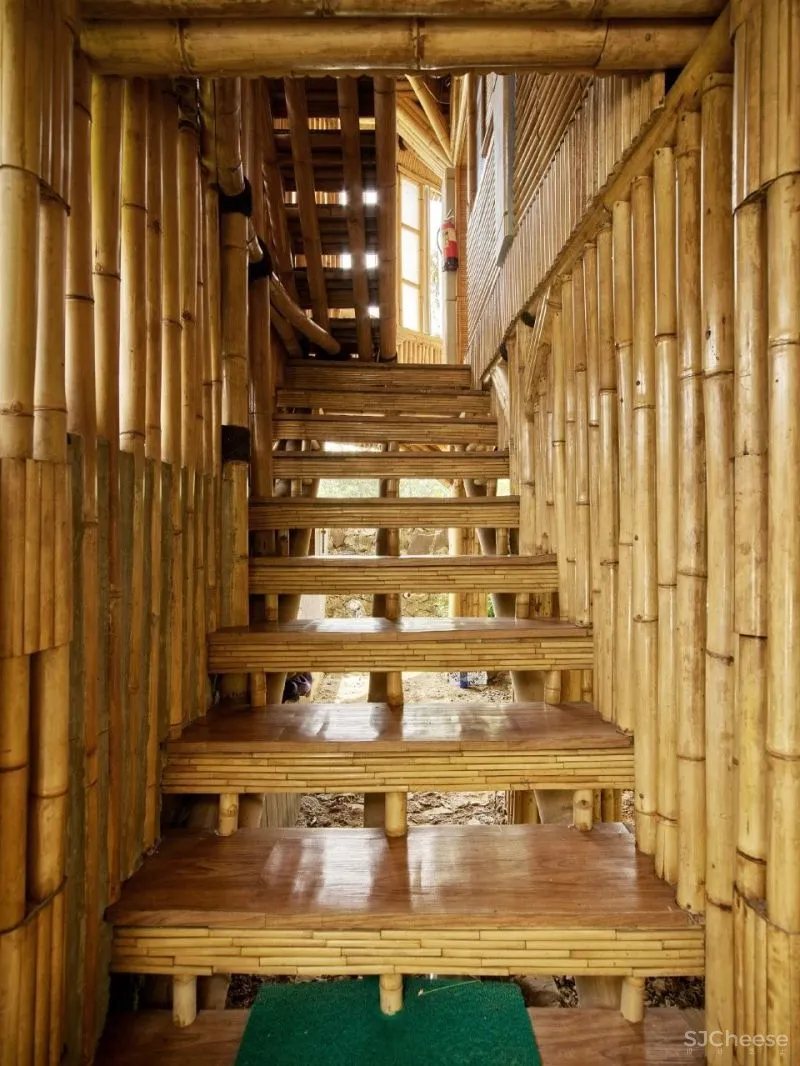

▼全竹空间 © Eric Dinardi

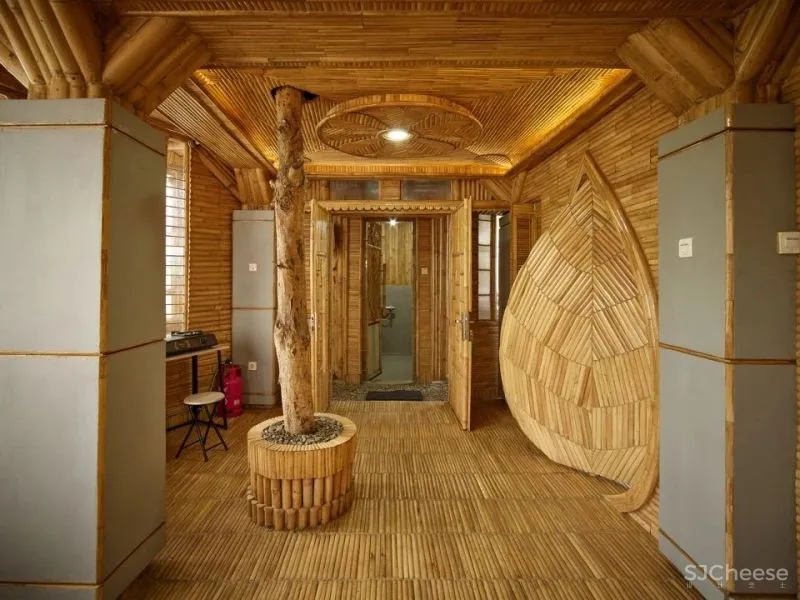

▼二层公共空间 © Eric Dinardi

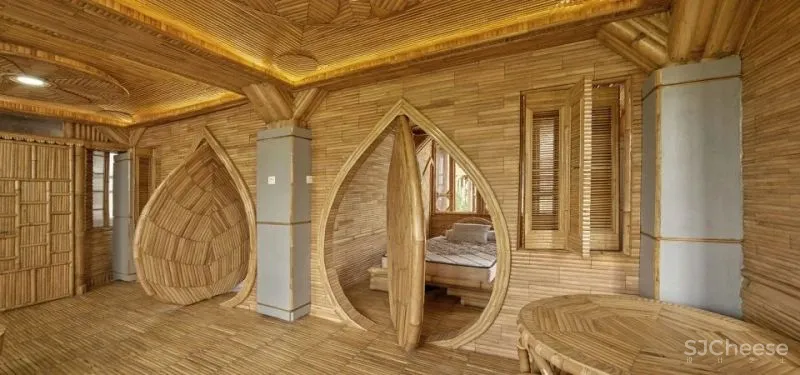

▼二层卧室 © Eric Dinardi

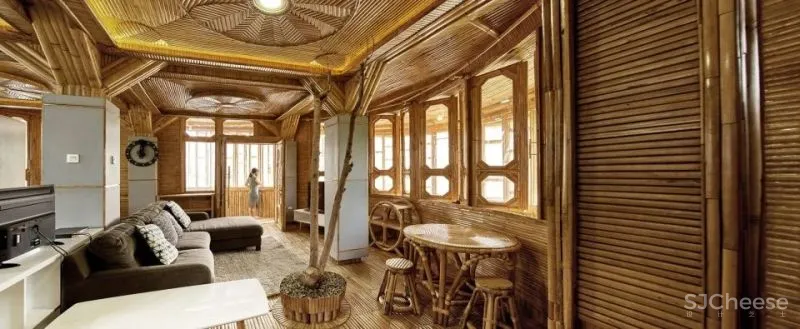

▼三层客厅 © Eric Dinardi

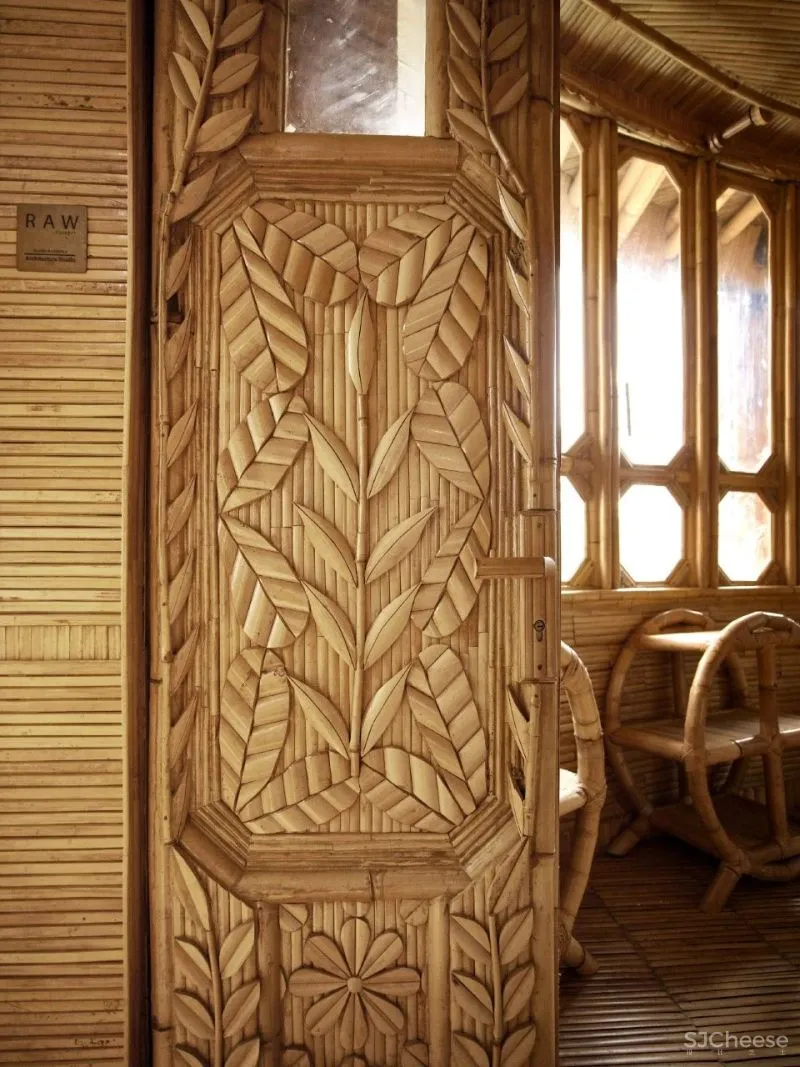

▼竹雕细部 © Eric Dinardi
Kujang是一栋与有机农田相连的双层漂浮结构,其开敞的厅堂用于会议和集会活动。该部分采用4-5m柱网的竹结构,屋顶覆盖Nipah树叶和防水膜。

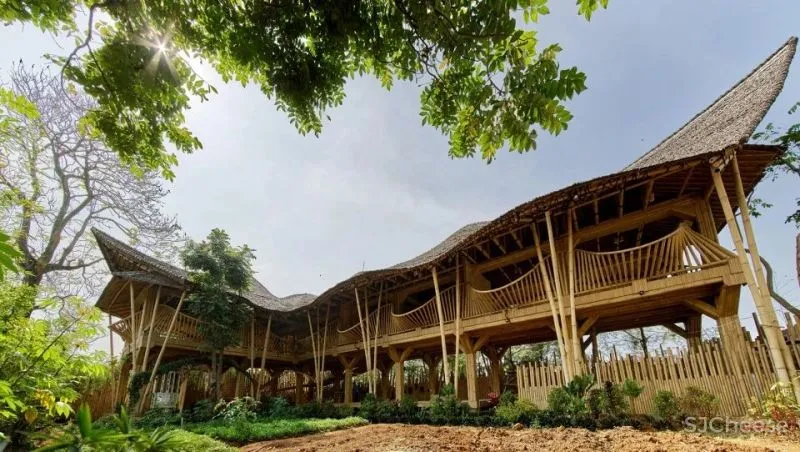

▼Kujang外观 © Eric Dinardi
▼入口 © Eric Dinardi
▼庭院 © Eric Dinardi
厅堂采用西爪哇省的Julang Ngapak乡土建筑形式,弯曲的竹栏杆呈现精细的双曲面形式,这种形式更加坚固和灵活,形似鸟类飞翔的轮廓或当地传统武器的运动轨迹。
▼一层与有机农田相连 © Eric Dinardi
▼采用采用4-5m网格的竹结构 © Eric Dinardi
▼坡道 © Eric Dinardi

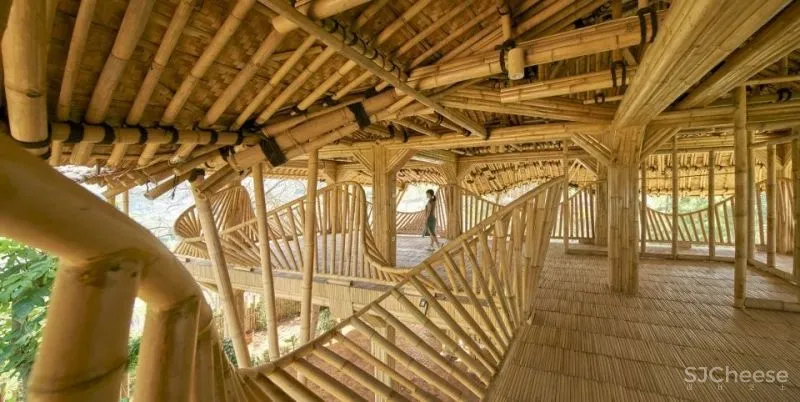

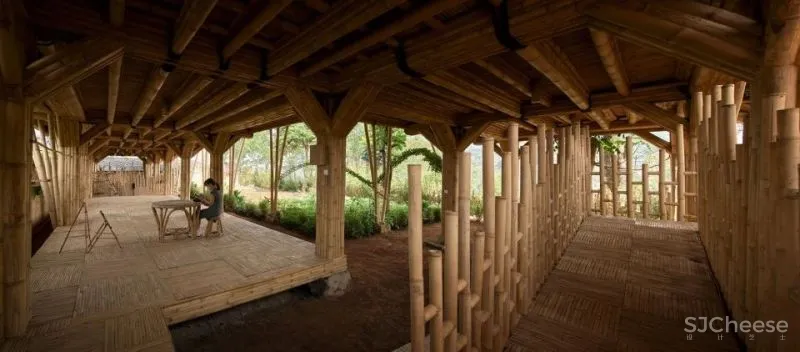

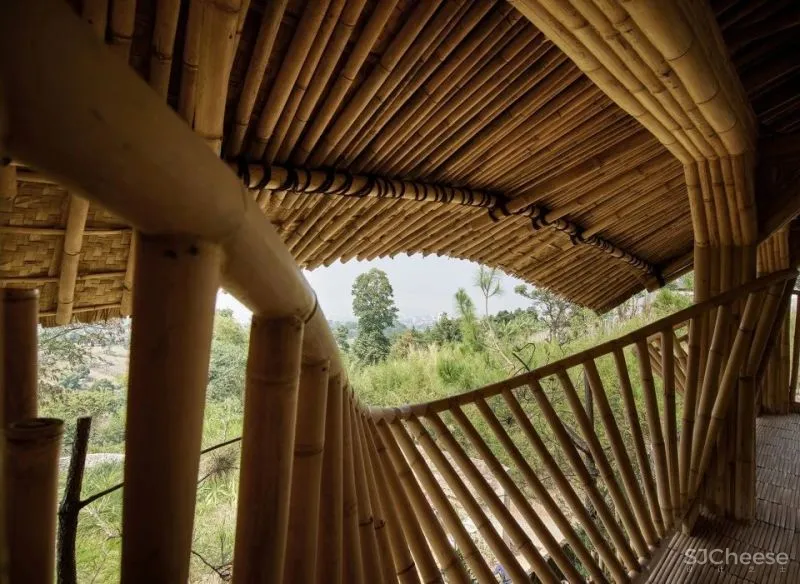

▼开敞的厅堂,弯曲的竹栏杆呈现精细的双曲面形式 © Eric Dinardi
▼细部 © Eric Dinardi
Saderhana由两座位于基地边缘的简易单层建筑组成,容纳了牙科诊所、设计工作室和地下祷告室。单层建筑以石材为基台,以竹子为屋顶,形成了覆盖防水膜和Nipah树叶的Talahap传统竹结构。祷告室由竹骨架和竹形混凝土挡土墙构成,创造出原始的、基本的、谦虚而朴实的饰面,并且具有一定经济性。

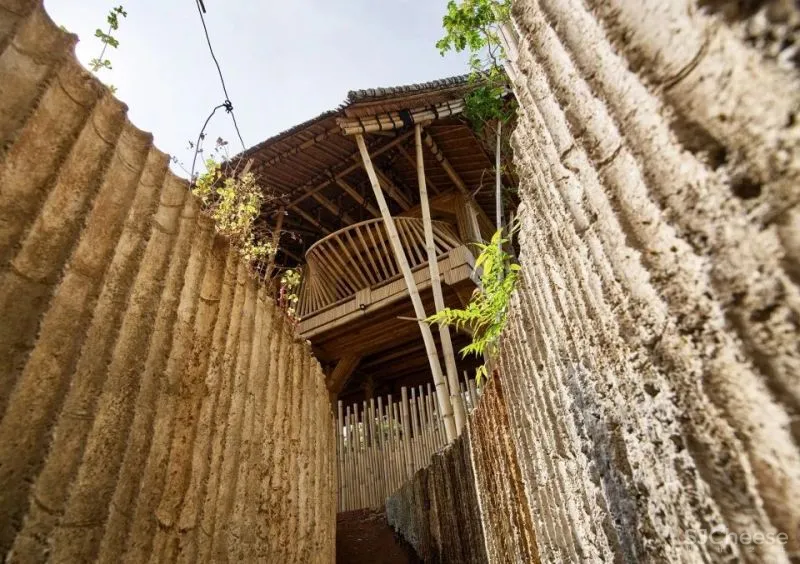

▼祷告室入口 © Eric Dinardi

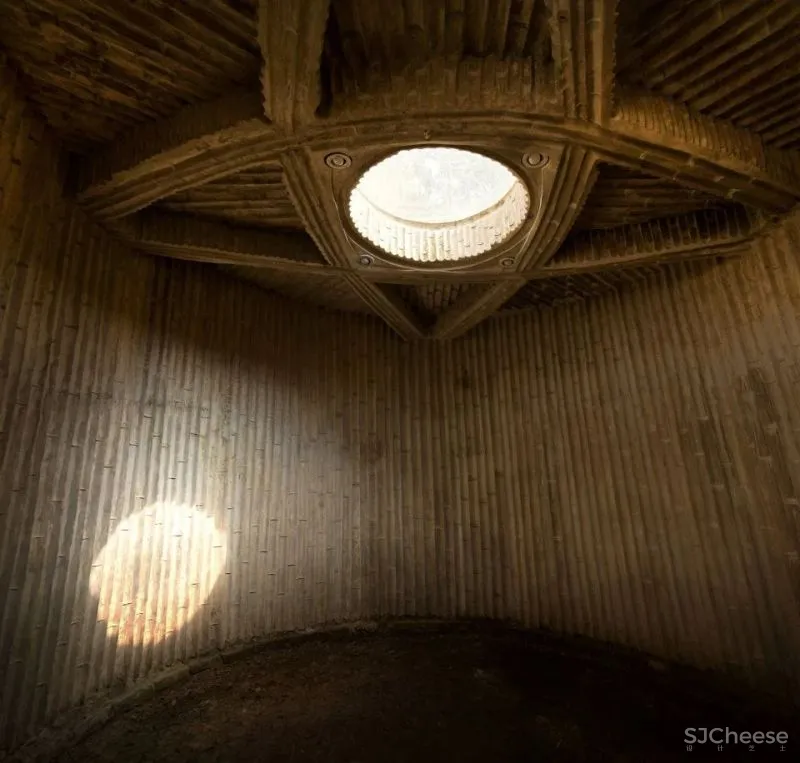

▼地下祷告室,竹骨架与混凝土墙 © Eric Dinardi
上述三部分组成了在Piyandeling地区运行的拼接材质建筑群。该项目可以理解为在一片土地上设计和建造,就需要抓住当地精神的本源。

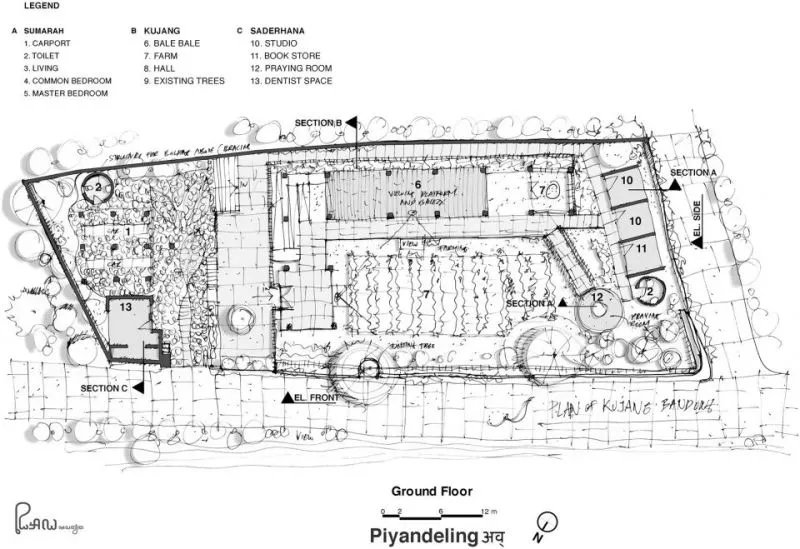

▼一层平面 © RAW Architecture

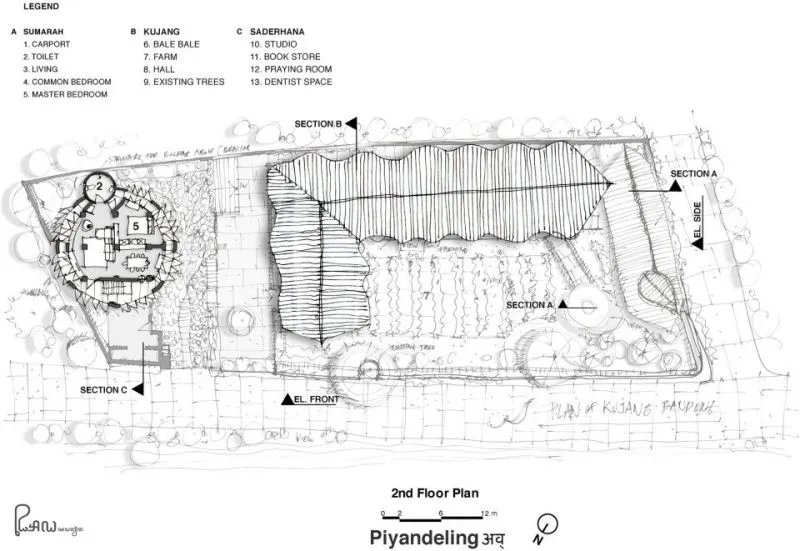

▼二层平面 © RAW Architecture
▼三层平面 © RAW Architecture

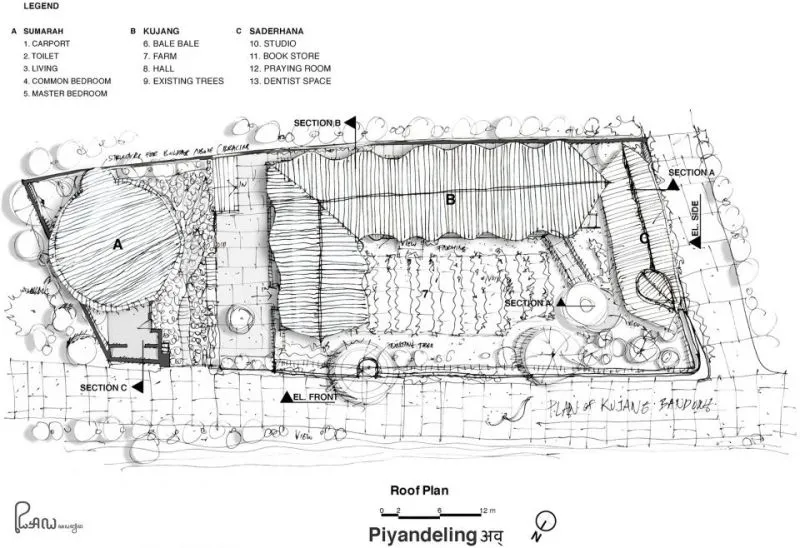

▼屋顶平面 © RAW Architecture

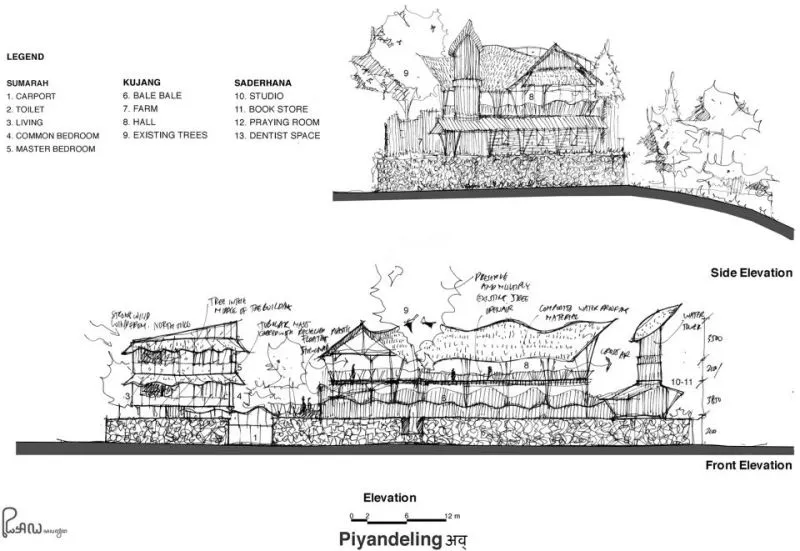

▼立面 © RAW Architecture

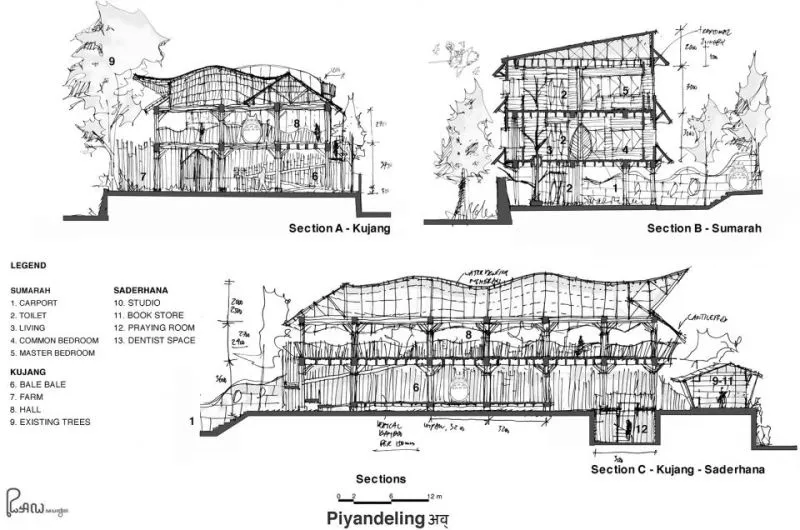

▼剖面 © RAW Architecture
General Information Project Name: Piyandeling Architecture Firm: RAW Architecture Website:
www.raw.co.id
Contact e-mail:
contact@raw.co.id
Firm Location: Aries Utama H 4 A – Indonesia Completion Year: 2021 Gross Built Area: 400 sqm Project location: Mekarwangi Village, West Java – Bandung, Indonesia Lead Architects: Realrich Sjarief Lead Architects e-mail:
Realrich@raw.co.id
Photo credits: Eric Dinardi Photographer’s website:
https://www.bacteriaphotography.com/
Photographer’s e-mail:
contact@bacteriaphotography.com
Design Team: Amud, Alifian Kharisma, Vivi Yani Santosa, Regi Kusnadi, Miftahuddin Nurdayat, Jovita Lisyani (if it’s has not been mentioned). Clients: Realrich Sjarief Laurensia Yudith Engineering: Sudjatmiko, Eddy Bahtiar Landscape: RAW Architecture
